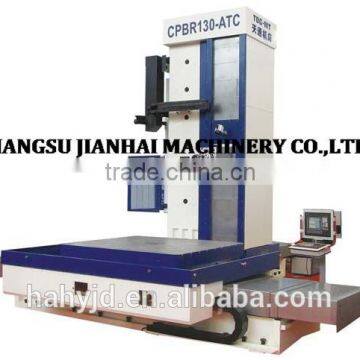

CHINA TOP quality CNC planer Type Boring& Milling Machine CPBR130/160

Type

CNC Planer Type Boring& Milling Machine 130

(CPBR-130)

Spindle diameter

130mm

Diameter of milling spindle

221.44mm

Ram size

450×450mm

Spindle speed

10-1500r/min(optional 5-2000)

Spindle taper

ISO50 7:24

Power of Spindle motor

30/41KW

Spindle torque

3500Nm

Resisting force X Y Z B V W

30000N

Torque of milling spindle

3500Nm

Shank

JT50#

Pull stud

LDA-50D

Cross travel of table X

3000mm

Vertical travel of spindle head Y

2000mm(optional 2500;3000)

Longitudinal travel of column Z

1800mm(option)

Ram travel  V

900mm

Axial travel of spindle W

800mm

Table rotation(any angle)B

360°

Table size

2000×2000mm

T-slots (W × space)

28×200mm

Max. load

20000kg

Rapid traverse X, Y, Z,

V,W

B

10000mm/min  6000mm/min

6000

1.5r/min

Feedrate X, Y, Z

V,W

B

1-6000

1-4000

0.005-1r/min

Positioning accuracy

X, Y, Z

,V,W

                      B

± 0.015 mm

± 0.025 mm

±5 ″

Repeatability accuracy  X ,Y ,Z

V,W

B

±0.01

±0.02

±3″

CNC system

SIEMENS or FANUC

Weight

68000kg

Type

CNC Planer Type Boring Milling Machine 160

(CPBR-160)

Spindle diameter

160mm

Diameter of milling spindle

240mm

Ram size

450×450mm

Spindle speed

10-1200r/min(optional 5-1500)

Spindle taper

ISO50 7:24

Power of Spindle motor

37/51KW

Spindle torque

4000Nm

Resisting force X Y Z B V W

50000N

Torque of milling spindle

4000Nm

Shank

JT50#

Pull stud

LDA-50

Cross travel of table X

4000mm

Vertical travel of spindle head Y

2500mm(optional 3000)

Longitudinal travel of column Z

1800mm(option)

Ram travel  V

1000mm

Axial travel of spindle W

900mm

Table rotation(any angle)B

360°

Table size

2000×2500mm

T-slots (W×space)

28×200mm

Max. load

25000kg

Rapid traverse X, Y, Z,

V,W

B

10000  6000mm/min

6000

1.5r/min

Feedrate X, Y, Z

V,W

B

1-6000

1-4000

0.005-1r/min

Positioning accuracy

X, Y, Z

V,W

    B

±0.015

±0.025

±5 ″

Repeatability accuracy

X ,Y ,Z,

V,W

B

±0.01

± 0.02

±3″

CNC system

SIEMENS or FANUC

Weight

85000kg
