Dinghua new 5 in 1 Vacuum OCA Lamination Machine + Air Bubble Remover + Vacuum Pump + Air Compressor

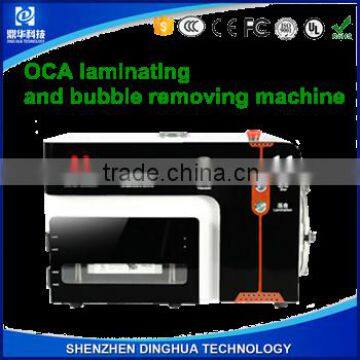

DING HUA 5in1 multi-function OCA lamination machine

Main Advantages as below:

1. No need the bubble removal machine.

2. No need the external vacuum pump.

3. No need air compressor machine.

4. Laminating and bubble removing at the same time in one machine.

Specifications:

l Machine driver: AC 220V  1500W

l Working environment: 20-30 degree, clean and dust free

l Lamination way: Flat-plate lamination type

l Working Efficiency: 90s/1pcs(Separated lamination type), 1H/80pcs (15pcs/one time)

l Heating mode: constant temperature heating

l Suitable screen size: All below 7" model

l Machine dimension: 535 * 425 * 355mm

l Net weight (NT): 55kg

l Device power: 800W

l Wooden case dimension: 645*625*460mm

l Gross weight: 65KG

l Removal bubble time: 8-10 minutes.( the best time)

l Cavity size: H 180mm

l Diameter 120mm (put into 15pcs  less than 7-inch screen one-time)

Working temperature: Suggested set 35 C – 45 C (can be adjustable according to

different OCA temperature)

Operation steps from begining to finished

Features and advantages of the laminating machine

l No mould, also can set to be no defoaming or defoaming assisted type to apporve the output

l No installation, can be working directly when plug in

l Don't need other auxiliary equipment,  such as vacuum pump, air compressor

l Used standard 6063 aluminum alloy for lamination, durable,  anti-corrosion and no deformation

l Debubblers cavity materials is 304 15mm stainless steel, safe

l The components are imported from Japan

l Simple one-touch operation

l Japan temperature control, temperature can be accurate to + / - 1C

l Intelligent constant pressure,  laminating and defoaming mode automatically switch

l Flat-plate form laminating, stable and even pressure, no bubble,  no indentation, easy transportation

l Bubble removal and laminating can be done at the same time, improve working efficiency.

Checking and para position

1. Check whether the tray is smooth

2. Check whether there is foreign body on the silicone pad

3. Use molds to align

4. Align the LCD and silicone pad (LCD is on the silicone pad,

and the IC is out of the silicone pad. Like the picture showing)

5. Put the aligned LCD assembly on the operating platform

6. If the cellphone with long flex cable, let the flex cable be outside of

• Delivery time: within 3-5 working days after receiving the 30% deposit
• Shipment: DHL, FEDEX, TNT, EMS, UPS etc.
• Payment terms: 30% down payment, 70% balance before delivery
• Payment ways: T/T, Paypal, Western Union, etc.
• Shipping way: TNT, DHL, FEDEX, EMS, etc or by sea.
• Packaging way: plywood box
• warranty time: 1 year

Thank you for your time!
