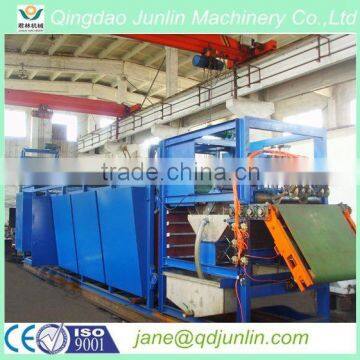

                         fan rubber cooling machine

ing conditions:

1.applications:operating process on pressure, soak, cooling ,drying ad laminated.

2.equipment environment:high temperature 40°C,low temperature5°C;the highest relative humidity 95%

3.power source:AC380/50Hz,cooling water pressure:0.3~0.4 MPa;compressed air pressure:0.5~0.8MPa.

2.scope of supply:

1 taking in device                                                  1p

2 pressed device                                                  1p

3 longitudinal cutting device                               1p

4 soak device                                                        1p

5 clamp take up device                                       1p

6 wind cooling                                                      1p

7 conveying laminated device                           1p

8 air control device                                              1p

9 electric control system                                     1p

3.main technical specification:

4.structure brief

1.take in device:

Used to take pressure in film ,according to cylinder controlled  by fluctuation, operation convenience. taking in speed can be controlled by manual,it can be ascension

Take device adopts conveyor, the transmission system adopts frequency governor to control .

2. Soak device:

Equipped with triplet,manual rotary valve and pressure cylinder,adjust pressed roll according to cylinder control through the manual rotary valve,in order to Make discontinuous film compressed together and the film continuous a slice.

3.Leaching plasma device:

Function : take over the film conveying equipment undertakes immersing, and carry on isolation agent.

Equipped with cooling water pipe,through the cooling water source,Continuous cooling liquid isolation, in order to control the  temperature.

4.Clame take up device:

This device through the conveyor belt with isolation liquid film will be conveyed to the air cooling section gripping.

5.Wind cooling device:

constitute:it is made of frame ,cooling fans,hook rail and Hang lever conveyor. Cooling fan selection adopts 20 axial fan,satisfy the requirements of film cooling; Hang lever are installed on the taper pin . film in hang lever.

6. Conveying laminated device:Will the film into laminated measures, continuous fold in film seat

7.Air control part:

Take-in control,each cylinder pressure and in the action,control system adopts  reliable performance with high quality products.

8. electrical control system

 (1)All the wires controlled by PLC,it easy for  operation ,reliable quality.

 (2)The speed of production line can be through the inverter adjustment, make the film cooling line speed and host match.

 (3)Fan control by the group control each motor are motor over-current protection circuit breaker, when a fault fan produced when the output signal of the fan, fault in all units and stop hair drier, just deal with a fault can be fan.

Processing workshop show;


After-sales service:

One year guarantee for whole machines

24 hours technical support by email

Calling or door - to -door service

Provide videos for each machine

we will send one engineer to your factory to guide installation and test running the production line, until you can operate the machine skilled.

 Our customer:

Our certificate:

CE ISO9001 SGS
