Drum asphalt mixing plant

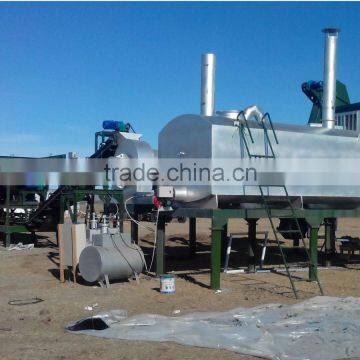

DHB80 Drum Asphalt Mixing plant

I. Basal configuration:

1,Cold aggregate supply system

Components:

Four aggregate belt feeders, a set of aggregate belt conveyer;

2,Middle filter

Type:

oblique flow automatically;

3,Titled belt feeding conveyer

Specifications:

Belt width: 500mm

  Motor power: 4 kW

4,Drying drum assembly

Components and specification:

1). Dryer drum

2). Elevator:

single row of chain;

Elevator motor power: 5.5 kW

3). Dust catcher:

 SIX drum cyclone dust catcher+ Water film

Motor power of wind drawing fan: 30 kW

Dedusting pump power : 3kW

4). Mixture storage silo:

5,Oil burning system

Components:

A set of main oil burner(light oil), a suit of oil supply pipes; the client equip the asphalt tank by himself.

6,Asphalt supply system

Components and specifications:

One asphalt tank, one set of asphalt pump and one set of asphalt pipelines;

7,Electric control system

Components:

   Control room, electric operation platfrom and cables from control room to the plant.

II the plant technical parameter

1.Productivity (standard conditions):80 t/h

2.oil consumption (standard conditions): 5.5-7kg/t ;

1. 3. Operation mode: manual control;
2. 4. The figure dimension:(length×width ×height): 30×16×6m;

5.The total installed power: 100kw

III technical specifications

1.  The technique request about productivity

It can be made clear that the productivity of asphalt mixing plant is that under the standard conditions, it must fulfill the requirements as below simultaneously:

(1) Environment temperature:20℃, standard atmospheric pressure;

 (2) The average humidity of Cold aggregate <5%;

(3) The temperature of the hot mixture <160℃;

(4) The mixture is of middle size, the density of stone material≥ 1600kg/m3

(5) The content of sand material in mixture <35%;

(6) The product capability includes asphalt;

(7) The stone aggregate must accord with the proportion requirements of national technical specifications.

(8) The cold aggregate must be clean, and it shouldn’t include more soil and sundries. The cold aggregate supply should be continuous.

(9) The cold aggregate shouldn’t include large quantity of oversize grain; otherwise it will cause jam and reduce the aggregate supply capability.

(10)The asphalt should be with well wrapping capability, during standard mixing circle, the aggregate should be completely wrapped by asphalt; the asphalt temperature should be controlled within the scope of 150℃±5℃.

2. The requirements for fuel:

A. Light oil: diesel oil,heat calorific power is no small than 46055kJ/kg;

B. The heavy oil model is determined according to the selected main burner, heat calorific power is no small than 46055kJ/kg The customer needs to purchase heavy oil according the oil quality standard, and require the oil supplier to provide oil quality essay or the correlative certificates. The using fuel must have well burning and pulverization capability. Forbid using kinds of causticity fuel or the products from unqualified oil producing factory. (All the burner damage or failure that caused by diesel or heavy oil quality problem, the correlative damaged spare parts and customer oneself should afford the repair expense.

3. Items of the customer equipped himself

(1) The transformer, and also the cables from operation platform to transformer should be equipped by customers supplier can provide the type and requirement of the cable for reference. Calbes from operation platfrom to the plant will be supplied by Roady.

(2) The customer should build the foundation according to the load requirements and the foundation drawing provided by the supplier. The customer can increase or deepen the foundation concrete or redesign the plant installation foundation and accessory establishments.

(3) The crane, power supply, electric welding equipment and other necessary instruments, material used for installation; the lube and grease for the equipment, the material used for foundation.

(4) The required material during debugging and producing, sand, stone material, asphalt, fuel oil, heat transmitting oil, dumping car, loader and operator etc. the necessary test and assay.

(5) The power supply system should adopt AC380v, 50Hz and single loop three- phase four-wire type, if there is any special requirement, it should indicate in the contract.

(6) The other required equipment, instrument and work not mentioned in this configuration and specification.

(7) According to the actual situation, the customer should be responsible for the anti-thunder device and earthing equipment himself.
