Asphalt Emulsifier,hot sales Emulsified asphalt plant configuration details from manufacturer

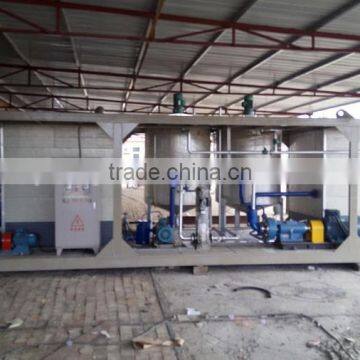

ZXGR-6 Emulsified asphalt plant, asphalt emulsification machine

configuration list

1.Specification:

1 set Equipment Assembly platform(L*W*H:7000*2200*2250mm)Channel steel frame welding knot(Can be installed into a container sealed)

3m3Transfer heating of asphalt tank:1set

• 1).Steel plate welding junction:material Q235
• 2).built-in seamless tubes:3.5mm, diameter:φ51
• 3).Glass joints of rock wool insulation, exterior tile cover
• 4).1set 3kw mixer (Axis wings)

3m3 water heating tank:1set

• 1).Steel plate welding junction:material Q235
• 2).built-in coil:3.5mm, diameter:φ51
• 3).Glass joints of rock wool insulation, exterior tile cover

2sets 1.5m3 Emulsion Preparation tank

• 1).316L Stainless steel welding knot
• 2).closed pressure vessel head
• 3).Sealed manholes
• 4).1.5kw mixer(with Stainless Steel Axis Wing)

1 set Dandong Blue Sky Pump Bitumen emulsifying machine

• 1).model:RHJ-6
• 2).flow:6 m3/h
• 3).speed:2930r/min
• 4).motor power:30KW,model:Y/YB160M2-2
• 5).temper≤300℃
• 6).center materials:306L

1 set asphalt YCB-G

• 1).Model:LB-6,pressure:0.6mpa
• 2).flow:6 m3/h
• 3).mated motor:Model 5.5kw-6,frequency conversion control

1 set lotion pump

• 1).Model:YCB7.2/2.5
• 2).flow:8L/min
• 3).pressure:2.5MPA  power:5.5kw
• 4).speed:1450r/min  permitted suction vacuum lift:3m
• 5).material:316L

1 set hot water pump

• 1).Model:SGR-15
• 2).Dia:φ50
• 3).flow:10mm3

Valve:

• 1).4 sets DZ40 High temperature and gate valves(WCB,can be beared pressure 16kg)
• 2).2 sets DZ25 High temperature and gate valves(WCB,can be beared pressure 16kg)
• 3).2 pcses1 - inch - diameter stainless steel ball valve
•    2 pcses1 - inch diameter disc valve ball valve
• 4).1pcs 1 inch Stainless Steel Check Valves

1 set Heat exchanger of finished products

pipeline system

• 1).Heat - Conducting oil state line:φ5T
• 2).asphalt pipe:φ5T,φ76,Jacket insulation type
• 3).1 set Galvanized water pipes:φ25
• 4).1 set Stainless steel pipes:φ25

1 set controller:

• 1). Air switch:CAM1-225A
• 2).breaker:DZ47-63/32A    DZ47-63/61A  DZ47-100/100A
• 3).AC contactor:CJX2-6511    CJX2-3201   CJX2-1210
• 4).overheat switch:JR36-63/45A    JR36-20/7.2A
• 5).voltmeter:44L/450V
• 6).ammeter:44L1/150/5
• 7).mutual inductor:BH0.66/1540/5
• 8).inverter:S3000/7.5kw    S3000/5.5KW
• 9).button:LAY38/11D    LAY38/11N     LAY3
• 10).Zero rows:TD10-6

1 set Solid Content Detection System

Extra:

• 1).2 pcs HTF the main valve:DZ50

2.Package & Shipment:

package:Nude package

shipment:15-20 days after got your deposit or workable LC

3.FAQ:

4.Contact us:

QQ: 3300701547                                                                    Tel:86-377-62773555

Skype:rebecca.liang6                                                               Phone:86-18837707892

NOTE:PARTS OF MACHINE CAN BE CUSTOMIZED AS CUSTOMERS'  REQUEST
