Trade Assurance 980 EPS panel sandwich roof tile forming machine production line

            XH 980 EPS sandwich panel roll forming machine line

Tile drawing

Machine parameter

Forming machine parameter

1, Put rack, composite host, cutting part, drag rack

3, Motor power: 4KW

4, Production line speed: 6-10m/min

5, Machine weight: 3T

6, Electrical system: PLC, frequency converter,Encoder

7 Color steel thickness: 0.3-0.8 mm

8, Machine advantages: surface smooth without abrade, firm bonding.

9, Power: AC380V / 50-60HX

10 Feeding frame: a support and feeding roll core composition, bearing 5-7 tons

11 Forming row: 13 rows

12, Shaft, axis:  Φ 80

13, Medium plate: 18mm

14, Main frame: 350 H steel

15 Sprocket, chain: 1 inch

16, Composite host: square tube: 80 * 160

17, Glue axis: 17 pieces, Φ 150

18, Cutting parts: pneumatic cutting

Compound part parameter

1. Voltage: 380V/50-60HZ

2. Power: 32KW

3. Working speed: 0-4m/min

4. Width: 1000mm 1200mm

5. Thickness: 50-250mm

6. Row material: EPS (polystyrene)

7.Machine dimension: 45000mm * 2800mm * 3000mm

8.Total machin line: about 15 tons

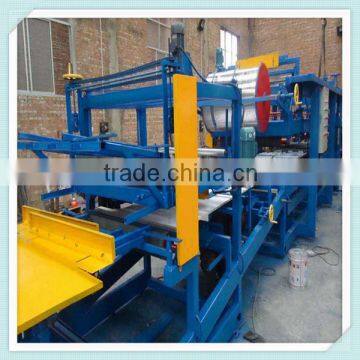

Machine shows

Other tiles for choice

Components

     At present, our product have been sold to more than 30 cities home and abroad, achieving

good reputation..Backed with the powerful technology and perfect market service system,

and globalization, we have expanded our international market step by step. Opportunities

accompanying with challenges, but we are always full of confidence! All of our Xinghe staff

are waiting for you heart and soul.
