Pure Sine Wave off Grid Inverter APS Series Inverter 24v 220v 5000w

Model

APS1000W

APS1500W

APS2000W

APS3000W

APS4000W

APS5000W

APS6000W

Inverter Output

Continuous Output Power

1000W

1500W

2000W

3000W

4000W

5000W

6000W

Surge Rating(20s)

3000W

4500W

6000W

9000W

12000W

15000W

18000W

Output Waveform

Pure Sine wave/Same as input(Bypass mode)

Nominal Efficiency

>88%(Peak)

Line Mode Efficiency

>95%

Power Factor

0.9-1.0

Nominal Output Voltage rms

100-110-120Vac / 220-230-240Vac

Output Voltage Regulation

±10% RMS

Output Frequency

50Hz ± 0.3Hz/60Hz ± 0.3Hz

Short Circuit Protection

Yes( 10s after fault )

Typical transfer Time

10ms(Max)

THD

< 10%

DC Input

Nominal Input Voltage

12.0Vdc

( *2 for 24Vdc, *4 for 48Vdc)

Minimum Start Voltage

10.0Vdc

Low Battery Alarm

10.5Vdc / 11.0Vdc

Low Battery Trip

10.0Vdc / 10.5Vdc

High Voltage Alarm

16.0Vdc

Low Battery voltage recover

15.5Vdc

Idle Consumption-Search Mode

< 25 W when Power Saver On

Charger

Output Voltage

Depends on battery type

Charger Breaker Rating

10A

15A

20A

20A

20A

30A

30A

Max Charge Rate

35A / 70A

Battery Initial Voltage for Start Up

10-15.7V for 12V( *2 for 24V, *4 for 48V)

Over Charge Protection Shutdown

15.7V for 12V (*2 for 24V, *4 for 48V)

Charger curve(4 stage constant current)
4 step digital controlled progressive charge

Battery types ( *2 for 24Vdc, *4 for 48Vdc)

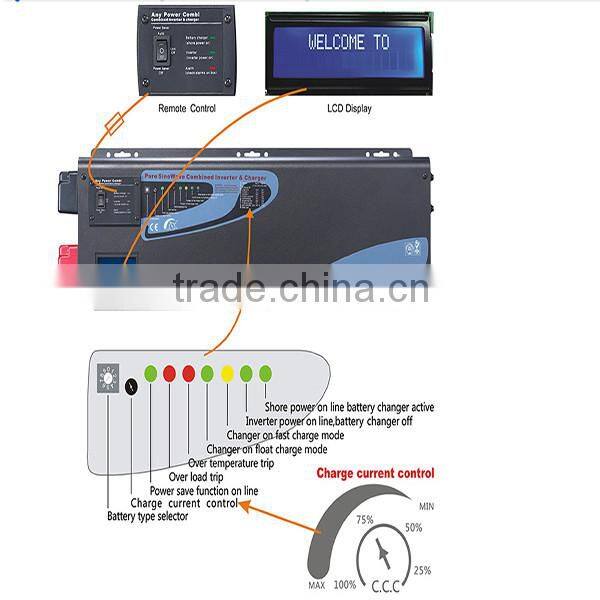

Remote Control

 Yes. Optional

Bypass & Protection

Input Voltage Waveform

Sine wave (Grid or Generator)

Nominal Voltage

110Vac

120Vac

220Vac

230Vac

240Vac

Max Input AC Voltage

150VAC

270VAC

Nominal Input Frequency

50Hz or 60Hz (Auto detect)

Low Freq Trip

47±0.3Hz for 50Hz, 57±0.3Hz for 60Hz

High Freq Trip

55±0.3Hz for 50Hz, 65±0.3Hz for 60Hz

Overload protection(SMPS load)

Circuit breaker

Output Short circuit protection

Circuit breaker

Bypass breaker rating

10A

15A

20A

30A

30A

40A

40A

Transfer switch rating

30amp for UL & TUV

40amp for UL

Bypass without battery connected

Yes

Max bypass current

30amp

40amp

Bypass over load current

35amp: Alarm

45amp: Alarm

AVR Function

Input AC Voltage Range

90-140V±4%

154-253V±4%

Stabilized Output Voltage rms

120VAC±10% rms

230VAC±10% rms

Nominal Voltage

110Vac

120Vac

220Vac

230Vac

240Vac

(A) Line Low loss N/W (On Battery)

84/72

92/78

168/143

176/150

183/156

(B) Line Low comeback N/W (On Boost)

89/77

97/83

178/153

186/160

193/166

(C) Line 2nd boost threshold (On Boost)

**

**

**

**

**

(D) Line 2nd boost comeback (On Boost)

**

**

**

**

**

(E) Line 1st boost threshold (On Boost)

99

108

198

207

216

(F) Line 1st boost comeback (On Normal)

103

112

205

215

225

(G) Line buck comeback (On Normal)

118

128

235

246

256

(H) Line buck threshold (On Buck)

121

132

242

253

264

(I) Line high comeback (On Buck)

127

139

253

266

278

(J) Line high loss (On Battery)

132

144

263

276

288

Mechanical Specifications

Mounting

Wall mount

Inverter Dimensions(L*W*H)

382*218*179mm

442*218*179mm

598*218*179mm

Inverter Weight

18KG

18KG

20KG

24KG

35KG

45KG

45KG

Shipping Dimensions(L*W*H)

520*315*300mm

580*315*300mm

740*315*300mm

Shipping Weight

20KG

20KG

22KG

26KG

37KG

47KG

47KG

Display

Status LEDs / Status LEDs+LCD

Standard Warranty

1 Year
