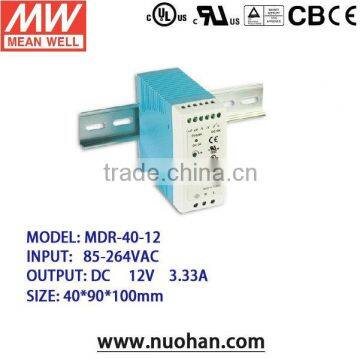

Meanwell MDR-40-12 40W 12V Industrial DIN Rail Power Supply/40w Industrial DIN Rail

MODEL

MDR-40-12

OUTPUT

DC  VOLTAGE

12V

RATED  CURRENT

3.33A

CURRENT RANGE

0~3.33A

RATED POWER

40W

RIPPLE & NOISE (max.) Note.2

120MVP-P

VOLTAGE ADJ. RANGE

12 ~ 15V

VOLTAGE TOLERANCE Note.3

±1.0%

LINE  REGULATION

±1.0%

LOAD  REGULATION

±1.0%

SETUP.RISEHOLD.TIME Note.5

500ms, 30ms/230VAC  500ms, 30ms/115VAC at full load

HOLD UP TIME (Typ.)

50ms/230VAC  20ms/115VAC at full load

INPUT

VOLTAGE  RANGE

85 ~ 264VAC  120 ~ 370VDC

FREQUENCY  RANGE

47~63HZ

EFFICIENCY (Typ.)

86%

AC CURRENT (Typ.)

1.1A/115VAC          0.7A/230VAC

INRUSH CURRENT  (Typ.)

COLD START 30A/115VAC          60A/230VAC

LEAKAGE CURRENT

<1mA / 240VAC

PROTECTION

OVER  LOAD

105 ~ 150% rated output power

Protection type : Hiccup mode, recovers automatically after fault condition is removed

OVER VOLTAGE

15.6~ 18V

Protection type : Shut down o/p voltage, re-power on to recover

FUNCTION

DC OK SIGNAL

Relay contact rating(max.): 30V/1A resistive

ENVIRONMENT

WORKING TEMP

-20~+70°C (refer to output load derating curve)

WORKING  HUMIDITY

20~90% RH non-condensing

STORAGE TEMP HUMIDITY

-40~+85°C 10~95%RH

TEMPCOEFFICIENT

±0.03%(0~50°C)

VIBRATION

Component:10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6

SAFETY&EMC

Note 4)

SAFETY  STANDARDS

UL508, UL60950-1, TUV EN60950-1 approved, NEC class 2 / LPS compliant (12V,24V,48V only)

WITHSTAND VOLTAGE

I/P-O/P:3KVAC     I/P-FG:1.5KVAC     O/P-FG:0.5KVAC

ISOLATION  RESISTANCE

I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC 25°C 70%RH

EMI CONDUCTICN&

RADIATION

Compliance to EN55011, EN55022(CISPR22)classB

HARMONICCURRENT

Compliance to EN61000-3-2,-3

EMS IMMUNITY

Compliance to EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV50204, EN55024, EN61000-6-2, EN61204-3, heavy industry level, criteria A

QTHERS

MTBF

301.7Khrs min MIL-HDBK-217F(25°C)

DIMENSION

40*90*100mm(L*W*H)

PACKING

0.3Kg; 42pcs / 13.6Kg / 0.82CUFT

NOTE

1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature.

2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor.

3. Tolerance : includes set up tolerance, line regulation and load regulation.

4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives.

5. Length of set up time is measured at cold first start. Turning ON/OFF the power supply may lead to increase of the set up time.
