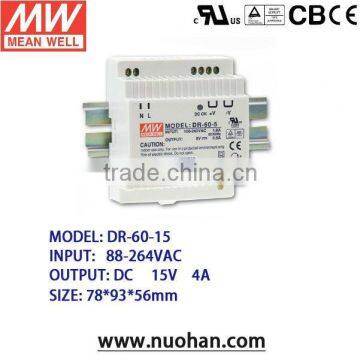

Meanwell 60W 15V Industrial DIN Rail Power Supply/60W switching power supply/Industrial DIN Rail

MODEL

DR-60-15

OUTPUT

DC  VOLTAGE

15V

RATED  CURRENT

4A

CURRENT  RANGE

0~4A

RATED  POWER

60W

RIPPLE & NOISE (max.) Note.2

120MVP-P

VOLTAGE  ADJ.RANGE

13.5~16.5V

VOLTAGE TOLERANCE Note.3

±1.0%

LINE  REGULATION

±1.0%

LOAD  REGULATION

±1.0%

SETUP. RISEHOLD. TIME

100ms, 30ms/230VAC  200ms, 30ms/115VAC at full load

HOLD TIME(TYP.)

100ms/230VAC  23ms/115VAC at full load

INPUT

VOLTAGE  RANGE    Note.6

88~264VAC  124~370VDC

FREQUENCY  RANGE

47~63HZ

EFFICIENCY (Typ.)

83%

AC CURRENT (Typ.)

1.2A/115VAC    0.8A/230VAC

INRUSH CURRENT (Typ.)

COLD START 18A/115VAC          36A/230VAC

PROTECTION

OVER  LOAD

105~160%rated output power

Protection type : Constant current limiting, recovers automatically after fault condition is removed

OVER  VOLTAGE

17.25~20.25V

Protection type:Shut odown o/p voltage,re-power on to recover

ENVIRONMENT

WORKING TEMP

-20~+60°C (refer to output load derating curve)

WORKING  HUMIDITY

20~90% RH non-condensing

STORAGE TEMP HUMIDITY

-40~+85°C 10~95%RH

TEMPCOEFFICIENT

±0.03%(0~50°C)

VIBRATION

10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6

SAFETY&EMC

Note 4)

SAFETY  STANDARDS

UL60950-1, TUV EN60950-1 approved, Design refer to EN50178

WITHSTAND VOLTAGE

I/P-O/P:3KVAC

ISOLATION  RESISTANCE

I/P-O/P:100M Ohms/500VDC

EMI CONDUCTICN&

RADIATION

Compliance to EN55011, EN55022(CISPR22)classB

HARMONIC CURRENT

Compliance to EN61000-3-2,-3

EMS IMMUNITY

Compliance to EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV50204, EN55024, EN61000-6-2, EN61204-3, heavy industry level, criteria A

QTHERS

MTBF

216.2Khrs min MIL-HDBK-217F(25°C)

DIMENSION

78*93*56mm(L*W*H)

PACKING

0.3Kg  48pcs / 15.4Kg / 1.02CUFT

NOTE

1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 °Cof ambient temperature.

2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor.

3. Tolerance : includes set up tolerance, line regulation and load regulation.

4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives.
