Multialyer Blind Buried Via PCB Circuit Board

Fastline Multiple-layered PCB with Mechanical Blind Via 0.35mm     :

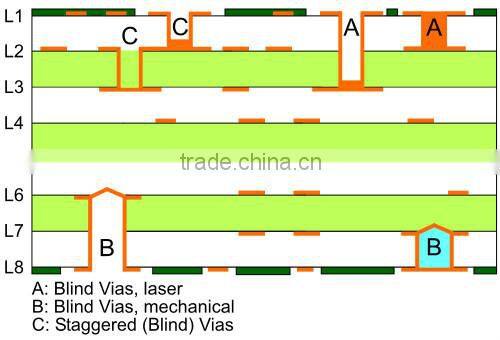

Blind Vias are defined as those vias that start on an outer layer but terminate on an inner layer. Buried Vias are defined as thosevias that exist only between inner layers and do not begin or terminate on an outer layer.

Due to the increasing complexity of design structures blind vias and buried vias are increasingly used in high density circuit boards (HDI).

A buried via is a via between at least two inner layers, which is not visible from the outer layers. This technology allows more functionality in less board space (packing density).
