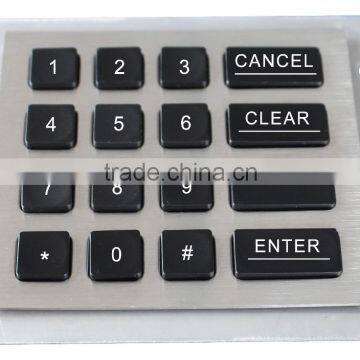

Polymer keypad with excellent tactile feeling

MODEL NO.:     K-TEK-M98KP-RP

DESCRIPTION:   16 keys compact format IP65 dynamic vandal proof Stainless Steel industrial numeric keypad with

               industrial electronics controller shielded & protected by stainless steel housing, industrial

               carbon-on-gold key switch technology with long stroke 2.00mm strong black polymer keys with

               excellent tactile feeling for stable and accurate data input, with mounting holes on rear stainless

               steel plate for rear panel mounting.

DIMENSIONS:    98.00mm x 85.25mm (front panel)

APPLICATION

This Keyboard is mainly targeted for use for unsupervised or semi-supervised positions of varied access applications, internet terminals and information kiosks at universities, shopping malls, hotels, banks, airports, railway-stations and other public areas, ticket vending machines, gas stations, cash machines (ATMs/CDM), Internet public phones etc.

MAIN FEATURE

• Imposing stainless steel design, specially designed keyboards meet the highest demands with regard to design, functionality, longevity and high protection level.
• Stainless steel fascia and key-tops guard willful destruction, vandal-proof, against corrosion, weather-proof especially under extreme climatic conditions, water proof/dirt proof, operation under hostile environments.
• Waterproof execution according to IP65 protection from top panel, rear stainless steel plate with mounting holes and sealing gasket for easy tightly mounting to panel.
• An excellent tactile feel with full-long travel switches and allow users to achieve fast and accurate data input without any noise. With firm tactile perception for comfortable operation
• key-tops are laser-etched in legends and characters for easy readability, long life to prevent lettering rub-off.
• Metal keys are protected against twisting and levering which can not be dislodged from front, or defaced removing key covers.
• Ease of customizing with multiple languages, to accommodate foreign or custom variants.
  • Complete electronic modules including controller in close consultation with our customers are available.

ELECTRICAL DATA

• Supply Voltage: +5V DC +/-5%
• Current Rating: appr. 20mA
• EMC Standard:  It is compliance with the council IEC 61000-4-2:2008;IEC 61000-4-3:2006+AI:2007+A2:2010;IEC 61000-4-4:2004
• EMI: EN 55022: 2010
• EMS: EN 55024: 2010
• Lifespan > 5 years
• Switch Contact Material: Carbon-on-Gold key switch technology PCB.
• Interface: PS2, USB, RS232, RS485 available
• OS: All windows, Linux, Unix, Mac OSX

COMMUNICATION PARAMETER

PS2/USB:

• Standard PS2/USB keyboard interface.
• 16 actuators: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, Cancel, Clear, Enter, backup key 3, 4 x 4 scanning code

RS232:

• Standard RS232 serial interface.
• Communication velocity: 9600bps.
• Data format: N, 8, 1.
• 16 actuators: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, Cancel, Clear, Enter, backup key 3, 4 x 4 scanning code

MECHANICAL DATA

• Front plate: Super quality SUS304 brushed stainless steel
• Back plate:Super quality SUS304 stainless steel
• Actuator/Key: 16 keys, super strong polymer keys.
• Key top style: protuberant rectangular keys, with laser engraved and etched legends and raised dots available.
• Key size: 14.0mm x 14.0mm for normal key, 14.0mm x 28.0mm for function keys
• Switching material: Carbon-on-Gold.
• Actuation Force: 0.60N +/-0.10N (pressure point), 1.20 N+/-0.1N for key 14.0mm x 28.0mm (pressure point)
• Key Travel: 2.0mm.
• Key life: 10 million of operation
• Dimensions: 97.80mm x 85.25mm (front panel)
• G.W. 0.60kg.

ENVIRONMENTAL ADAPTABILITY

• Operating temperature:-20oC to +60oC
• Storage temperature: -30oC to +70oC
• Operating RH: 30-90%
• Atmospheric pressure: 60-106Kpa.
• Saline mist: 96 hours, IEC 60512-6
• Damp heat test at + 40oC: 21 days, IEC 60512-6
• Dry heat test at + 85oC: 10 days, IEC 60512-6

RELIABILITY

• RoHS Compliant, CE and FCC, ESD
• Protection Level: IP65(front panel)
• Vandal resistant IK09
• Key Lifespan >10 million actuations
• MTBF >50000H
• MTTR <30min
