Working principle of Haiyu RED4

wooden package

Specifications

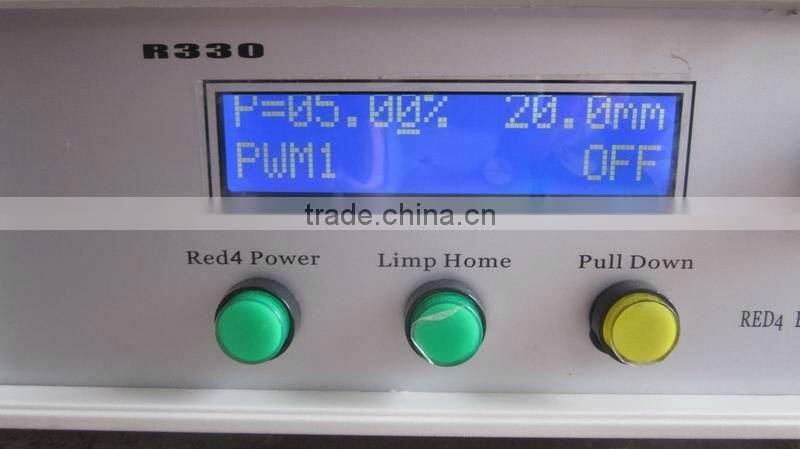

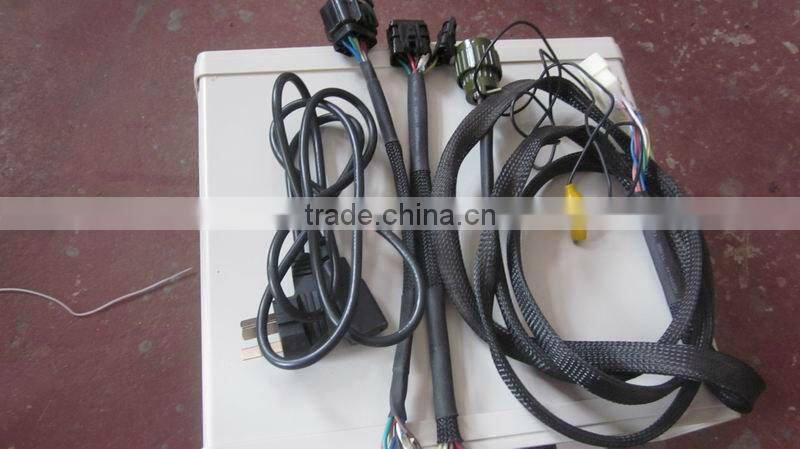

REDIV Electronic-controlled Line Pump Measurement Instrument

1. Structure and working principle of RED4 governor

Electron speed regulator on electrically control line pump mainly has 2 kinds: RED3 and RED4. Diesel Machine Co., Ltd of Japan has introduced RED3 electron speed regulator which is used on inline type synthesis pump s early as 1983. Thereafter, they developed RED4 type electron speed regulator.

RED4 type electron speed regulator can be variable speed governor, polarized governor, or a combination of both types. Type of work unit within the conversion process is determined. Therefore, RED4 electronic governor as a  general-purpose  electronic  governor,  when  applicable,  can  be  applied  to trucks,  buses,  power  generation  equipment,  engineering machinery  and  fire vehicles and other occasion.

RED4 electronic governor is the main constituent parts:  housing, actuators, and cover.

Relative RED3 electronic governor system, RED4 type governor control circuit,

servo  circuit,  driver  circuit,  sensing  circuit  -  arranged  in  the  governor's executive body, the outside noise is very small.

Electronic  Control  Unit  is  equipped  with  a  RED  (RED3  or  RED4)  series  of electronic governor’s  line  pump  system,  through  computer-controlled  direct fuel  injection pump diesel engine volume. The system is characterized by:  to ensure straight pump diesel engine, low fuel consumption, and can improve diesel engine emissions.

RED4 electronic governor control section can be divided into three parts:  the input unit, calculation unit and drive unit.

1) Input unit

The various sensors and switches the output of information into the control unit, the calculation of information processing, information provided to the calculus as the basic unit.

2) Calculation unit

In the calculation unit to  input  information based on data  from  the ROM and compare  the  calculation  process  and  the  final  result  of  information  as  the executing agency of the control information output drive unit.

3) Drive unit

Drive unit to the actuator control information (information about the target gear shift  lever)  into  the actuator driver  information,  the executing agency action, the gear lever position sensor control, and always make the same target.  The conduct of a series of continuous process, so you can always guarantee the best fuel injection engine in the state.  RED3 and RED4 comparison of electronic governor
