Application

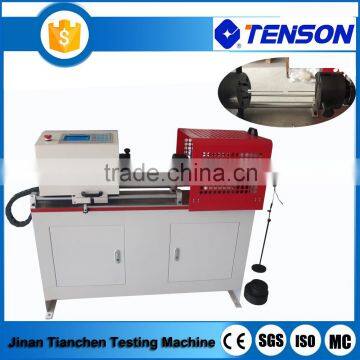

NDX-10 metal wire torsion testing machine is mainly used for determination of diameter φ1-φ10mm

metalwire in the one-way or two-way reverse the ability to withstand plastic deformation during the test can

show wire surface defects. Mainly applied scientific research departments, industrial and mining

enterprises and institutions used to determine the mechanical laboratory torsion properties of materials,

 particularly suitable for production line testing and the use of flat wire cable unit purchase inspection.

torsion test machine with 2-3 kinds of rotation speed to choose from, such as 30,60,90,120,180,300/min,

 through the belt pulley adjustment; to clamp wire length 0~500mm; with a pulley driven weights and axial

 force, liquid crystal display test laps, after the test specimen and automatically latch ring value.

Suitable testing standard

ISO 7800:2003, Metallic Materials-Wire-Simple torsion test MOD

ISO 9649:1990, Metallic Materials-Wire-Reverse torsion test, MOD

Main technical specifications and operation conditions

1. Clamping metal diameter: Ø1mm~Ø10mm

2. Max counting volume: 99999.9

3. Min number of coil: 0.1

4. Two chuck concentricity <0.4mm

5. Mobile guide in the length range of flatness <0.2

6. The maximum distance between the two chuck : 500mm

7. Rotation speed: 0.5r/s,1r/s (International Standard)

8. Jaw hardness HRC55 ~ 65

9. Tolerance ± 0.01% weight

10. Testing machine work noise <70db

11. Resolution:0.1

12. Net size of machine: 1420*480*1250mm

   Net weight of machine: 165kG

13. Environment and working conditions

a. Temperature of 10 °C ~ 35°C

B.Placed on Solid foundation place, the level of degree <0.2 ‰

c. No vibration environment

d. The surrounding non-corrosive media

e. Power three-phase four-wire 380 V ± 10% 50HZ

 Reference metal wire torsion testing specimen
