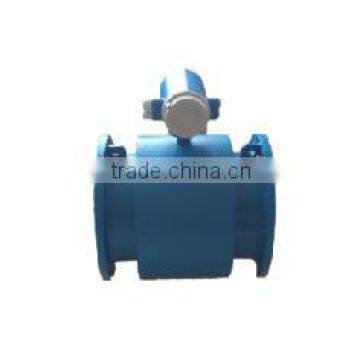

BBZ - flange magnetic flowmeter

Nominal diameter (mm)

2.5~400mm (0.1~16in)[depends on specifications]

Nominal pressure (MPa)

4.0MPA(DN10-150),1.6MPA(DN200-600),1.0MPA(DN700-1200),0.6MPA(DN1400-2000), other specifications and standards according to users' requirements

Fluid Pressure

 -0.1MPa ~ 4MPa: ceramic lining diameter less than 50mm
-0.1MPa ~ 2MPa: ceramic liner diameter larger than 80mm

Medium temperature

’-40~130℃ (-40~266℉[depends on specifications]

Ambient conditions

’-40~60℃ (-40~140℉)  [depends on model type]

Noumenal  materials

The electrode and grounding electrode include seven kinds of materials, namely molybdenum stainless steel, Hastelloy B, Hastelloy C, titanium alloy, tantalum alloy, platinum-iridium alloy and stainless steel-coated tungsten carbide.

Electrode Material

Stainless steel-JIS SUS316L (AISI 316L SS/EN 1.4404 equivalent), Hastelloy C276 equivalent, Tantalum, Platinum-iridium

Lining  Material

FluorocarbonPFA/Ceramics/Polyurethance Rubber/EPDM Rubber/ Natural Soft Rubber[depends on model type]

Flow rate range

0.1-15m/s

Repeatability errors

±0.1%

Range ratio

150:1

Accuracy

0.35%, 0.2%

Fluid Conductivity range

≥1uS/cm   (depends on nominal pipe size and fluid condition)

Power supply

85-265VAC 45-63HZ,11-40VDC

Output signal

0-10mA/4-20 mA

Communication output

RS485,RS232,HART,MODBUS,REMOTE

Straight pipe length

Upper reaches≥5DN, Lower reaches≥2DN

Joint types

 Flange connections(Clamp[Tri-clamp, DIN, ISO], Union thread[DIN, ISO SMS], Butt-weld), etc.

Explosive-proof grade

Ex ia IIC T6

Protection grade

1P65

Lay Length  [Unit : mm (approx. inch)]

Lay length code 1: Wafer ; size 80 (3.0) to 200 (8.0),
Flange ; size 25 (1.0) to 200 (8.0)
Lay length code 2: Wafer ; size 25 (1.0) to 200 (8.0)




Indicator

Full dot-matrix LCD

Operational Switch

4 magnet switches (including push switches)

Self Diagnosis

Adhesion diagnosis, Empty pipe, Coil open, etc.

Alarm message

Alarm message with corrective measures is indicated(English, German, French, Italian, Spanish, Japanese)

Options

Replaceable electrode, Rotatable terminal box(converter), Mirror finished lining surface(for PFA/Ceramics), Special gaskets, etc.
