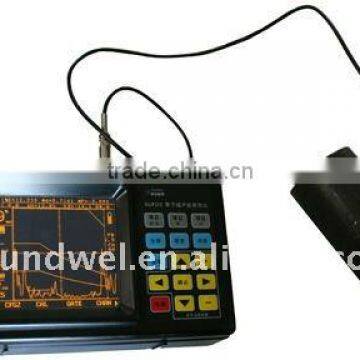

Ultrasonic Flaw Detector SUFD2

Specifications

SUFD and SUB100 Series Portable Ultrasonic Flaw Detector can test, orient, evaluate and diagnose various flaws such as unmelted weld joint, unpenetrated weld joint, crack, inclusion, air hole in worklpiece’s interior swiftly and accurately without any destruction. It is widely used in fields of power engineering , boiler pressure vessel , Steel Construction , war industry , aeronautics , rail transportation ,auto and machinery etc. It is the essential instrument in NDT industry.

Features and Functions- SUFD&SUB100

•10,32 or 100 independent channels optional, parameters can be set and save freely for variety of inspection procedures and standards, outdoor applications without test block.

•Square wave pulse generator, amplitude and pulse adjustable, suitable to detect flaw of work pieces of various materials and different depth.

•A-scan and B-scan optional.

•DGS(AVG) curve available for flaw detecting of casting work pieces.

•Peak value inside gate captured automatically.

•Convenient automatic calibration function for normal probe, angle probe.

•Curve surface compensation function detecting the diameter to calibrate flaw position automatically.

•High light electroluminescent, screen viewable in strong light, weak light, as well as sunlight.

•Menu and sub-menu displaying in the same window, user-friendly,simple and convenient to operate.

•Waveform and channel parameters directly saved into U disk, easily to be processed on PC with SUFD or SUB100 software.

•Directly connected to printer for report and wave printing.

•Small size and portable easily, low consumption, large Li battery capacity for more than 20 continuous operating hours.

Extra Features and Functions-SUB100

•Thin-Film Transistor Screen-TFT

•Video recording duration up to 3 hours

•A-scan, B-scan and color B-scan

•FFT function build in

•Graphic demonstration of weld  bead weld , crack depth measurement, curved surface correction, echo envelope, echo coding

•interface protection

Specifications:

Scan Range: 0~6000mm or 0~9999mm

Velocity range: 1000 m/s~9999m/s or 4000~20000m/s

Gain: 0dB~110dB

Display Delay: -20μs~+3400μs

Sensor Zero Offset: 0μs~99.99μs

Sensor Frequency: 0.1~15MHz

Sensor impedance:100Ω,150Ω, 200Ω,500Ω

Repetition Rate: 10~1000Hz

Sensitivity Allowance: ≥60dB(D: 200mm ,FBH: D2)

Resolution: ≥40dB

Linear Rejection: 0~80%

Vertical Linearity deviation: ≤3%

Horizontal Linearity deviation: ≤0.2%

Dynamic Range: ≥32dB

Pulse Pattern: square

Pulse Strength:100V——800V

Pulse Width: 50ns——1000ns

Power Supply:12×3.7V(Li-ion Battery)

Operation Temperature: 20°C~50°C

Humidity: 20%~90%RH
