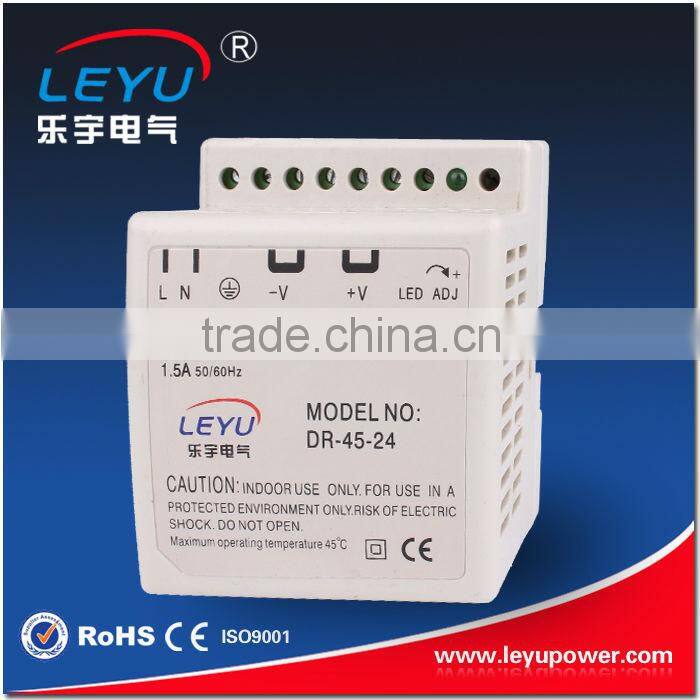

Full range 110V/220V INPUT Switching power supply SMPS DIN RAIL Series DR-45-12

SPECIFICATIONS

OUTPUT

Model

DR-45-5

DR-45-12

DR-45-15

DR-45-24

DC Voltage

5V

12V

15V

24V

Rated Current

5A

3.5A

2.8A

2A

Current Range

0-5A

0-3.5A

0-2.8A

0-2A

Rated Power

25W

42W

42W

48W

Ripple & Noise

100mVp-p

200mVp-p

240mVp-p

480mVp-p

Voltage Adj. Range

4.75-5.5V

10.8-13.2V

13.5-16.5V

21.6-26.4V

Voltage Tolerance

±2%

±1%

±1%

±1%

Setup, Rise, Hold Up Time

800ms,100ms, 50ms/230VAC at full load

INPUT

Voltage Range

85~264VAC   47~63Hz; 120~370VDC

AC Current

1.5A/115V   0.75A/230V

Efficiency

72%

77%

77%

80%

Inrush Current

Cold start 30A/115V   60A/230V

Leakage Current

<1mA/240VAC

PROTECTION

Over Load

105%~150%

Protection type: Constant current limiting, recovers automatically after fault condition is removed

Over Voltage

115%~135%

Protection type: Shut off o/p voltage, clamping by zener diode

Over Temp..

Tj 135℃ typically (U1) Detect on heat sink of power transistor

Protection type: Shut down o/p voltage, re-power on to recover

ENVIRONMENT

Working Temp., Humidity

-10℃~+50℃; 20%~90%RH

Storage Temp., Humidity

-20℃~+85℃; 10%~95%RH

Temp. Coefficient

±0.03%/℃(0~50℃)

Vibration

10~500Hz, 2G 10min./1cycle, period for 60min, each along X, Y, Z axes

SAFETY

Withstand Voltage

I/P-O/P: 3KVAC   I/P-FG: 1.5KVAC   O/P-FG: 0.5KVAC

Isolation Resistance

I/P-O/P, I/P-FG, O/P-FG: 100M Ohms / 500VDC

STANDARD

Safety Standard

Design refer to UL508,TUV EN60950-1

EMC Standard

Design refer to EN55011,EN55022,EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11,ENV50204,EN55024,EN61000-6-2

OTHERS

Dimension

93*78*67mm (L*W*H)

Weight

0.31Kg

Packing

48pcs/16.1Kg/1.3CUFT

NOTE

1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature.

2. Ripple & noise are measured at 20MHz of bandwidth by using a 12” twisted pair-wire terminated with a 0.1μ & 47μ parallel capacitor.

3. Tolerance: includes set up tolerance, line regulation and load regulation.

4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives.
