High quality 12V 4A power adapter input 100~240v ac 50/60hz

Product Description

High quality   12V 4A power adapter  input 100~240v ac 50/60hz

1.Input Characteristic

1.1 Rated Input Voltage

The charger shall operate from  100 Vac to  240  Vac and range switching is unnecessary

1.2 Rated Input Frequency

It is nominal for 50Hz or 60Hz and single phase

1.3 Input Frequency Range

The charger shall operate with an input frequency from 47Hz to 63Hz

1.4 Efficiency

The average efficiency over 83% when the input voltage is 115Vac and 230Vac (Remark : The average efficiency measured at 25%,50%,75%,100% four active load .)

The maximum no-load power is 0.5W while input is 115Vac and 230Vac.

2,Output Characteristics

2.1 Rated output Voltage ( 12V±5%)

2.2 Rated output current is specified from ( 0~4A)

   Over Current Protection 7A max

2.3 Rated Power

Out Power  48 Watts

2.4 Output ripple

While input is 100Vac and 240Vac, with Full-Load and No-Load out ripple voltage is less than  100  mv ,measured methods: performed by 20MHz bandwidth in oscilloscope. Applied 0.1uF ceramic and 10uF electrolytic capacitor across output connector terminals measured at the end of DC cable.

2.5 Short Circuit Protection

The charger is protected that a short happened between the output terminals and shall not result in a fire hazard, any damage to this charger and will be normal operation automatically while the short is removed.

2.6 HI-Pot test

1500VAC. current 10mA max.(at 25℃)the voltage applied to the insulation under test is gradually raised from zero to the prescribed voltage and held at that value for 3S.

2.7 Insulation Impedance

  500Vdc/20MΩMin/1S

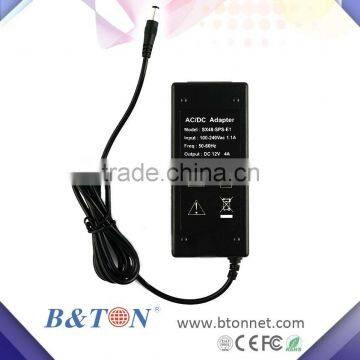

Product pictures
