High Temperature microwave sintering furnace

1. Introduction of microwave sintering furnace
CY Microwave high vacuum and high temperature research furnace is a kind of standardized and multifunctional

microwave high temperature research equipment. It is typically used for high vacuum and high temperature

sintering, R&D, low temperature and small batch production of several materials for colleges, universities, research

institutes, technology R&D centers, etc. Especially, it provides more accurate atmosphere control for sample

experiments which susceptible to atmosphere pollution. It also can be applied in protective gas, weak reducing gas

and under positive pressure. The furnace is featured of rapid sintering, high efficiency, versatile, etc.

2. Structure of microwave sintering furnace
CY microwave high vacuum and high temperature research furnace consists of microwave cavity, microwave

generation system, high vacuum system, insulation system, crucibles, atmosphere control system, electronic control system, infrared pyrometer, mobile platform, etc.

3. Main technical specifications of microwave sintering furnace

1) Power supply: Three-phase five-wire / 380 ± 10V / 50Hz
2) Rated power: 18kw
3) Output microwave power: 0.5~11.2kW (variable)
4) Microwave frequency: 2.45GHz ± 25MHz
5) Maximum working temperature: 1650°C
6) Temperature measurement: Infrared pyrometer
7) Temperature measuring range: 250°C ~ 1800°C

8) System Accuracy:±0.2%

9)Static vacuum level ≤200Pa
10) Circulating cooling water flow: ≥2m3/h

11)Circulating cooling water pressure:≥0.15MPa
12) Inlet temperature of circulating cooling water: 5°C~30°C
12) Total circulating cooling water hardness < 60mg/l (tap water instead)
13)Microwave leakage level: <0.5mw/cm2
14)  Control  system: PLC+ touch screen.with USB interface.It not only record data automatically,access and edit

print,but also set many temperature curves,sintering automatically and manually.

15)Atmosphere control system: self-equipped

16)Microwave leakage level:<500μw/cm2
17) Loading space: 150mm × 150mm× 150mm
18) Overall dimension: Length × width × height = 1900mm × 1500mm × 1600mm

4. Main features of microwave sintering furnace

1)Self-contained mobile convenience:microwave oven body and control system are fixed on mobile frame,easy to

operate,flexible,small area to cover;

2)High quality:Output microwave power: 0.5~11.2kW (variable),Microwave frequency: 2.45GHz ± 25MHz,Maximum

working temperature: 1700°C,Life of Microwave magnetron ≥5000 hours;

3)Vacuum degree: Static vacuum level ≤200pa;

4)Protective Atmosphere :Sintering under the condition of protective gas,weak reducing gas,etc.

5)Wide Low Temperature measuring range : 250°C ~ 1800°C

6)Simple water cooling system:Equipped with circulating cooling water machine.There is no need for customers to

equip with water cooling system,easy installation and debugging,simple operation;

7)Good matching of microwave:Feed in with microwave source 8×1.5Kw,rectangular furnace chamber,

electromagnetic waves form diffuse reflection in furnace cavity.Microwave field in the furnace is even to ensure

no hot spots caused by nonuniform microwave filed when sintering materials;

8)Simplified operation and easy use:PLC+ touch screen.with USB interface,can put the USB stick on the touch screen, automatic storage equipment operation data to U dish, through the PC can be directly to the U disk data for editing and printing;PLC reserve have RS232 or RS485 interface, (can be operation by PC) PC can obligate interface and PLC

communication, to realize the control and data transmission functions of equipment;Can set up multiple

temperature curve, sintering and manual sintering double function;Such as customers choose double feed-in microwave method, the specific situation of the root tree experiments can be choose single or double magnetron magnetron work way, to avoid a long period of low power or high power magnetron working state, damage the

magnetron;

9)Safe and reliable:Equipped with industrial-grade water-cooling microwave source,used 24 hours a day.special microwave shielding ring shield microwave leakage between

furnace and furnace cover.Microwave leakage value is far lower than the national standard equipment system,

microwave leak amount 0.5 mw/cm2 or less, only equivalent to use a mobile phone radiation levels, built-in microwave leak prevention alarm device and the safety lock, microwave them when they can be manually or

automatically cut off the microwave source

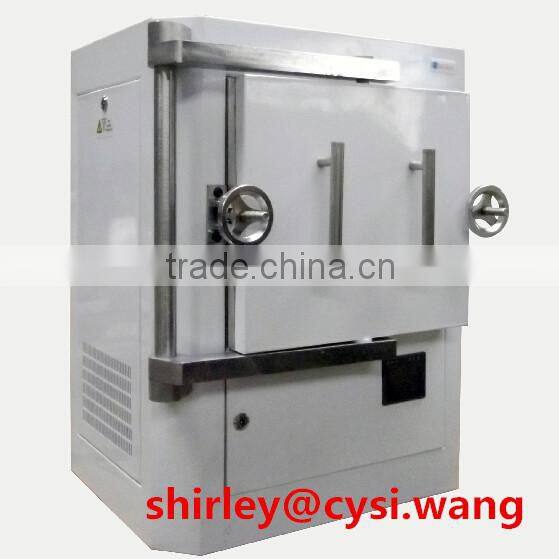

More photos of  microwave sintering furnace

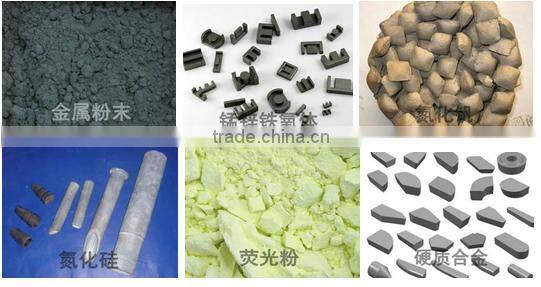

Application of microwave sintering furnace
