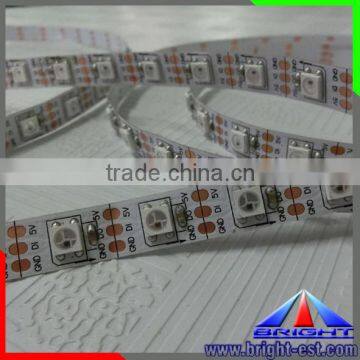

DC 5V Dream Color LED Strip WS2812 WS2812B 5050SMD programmable RGB LED Strip

  led 5050 digital strip

Warning of Digital LED strip

1. Supply voltage of this product is DC5V; never connect to other high voltage.

2. Never connect two wires directly in case of short circuit.

3.Lead wire should be connected correctly according to colors that connecting diagram offers.

4.Warranty of this product is 2 years, in this period we guarantee replacement or repairing with no charge, but exclude the artificial situation of damaged or overload working.

Application of Digital LED strip

1. Indoor and outdoor decorative lighting and backlighting

2. Emergency hallway lighting

3. Auditorium walkway lighting

4. Outdoor illuminated signs and advertisements

CONTROLLER PROPOSAL

The Digital LED strip can be used with the special designed which developed by our company, it can realize different kinds of color changing mode such as 7 color static changing, waterflowing, chasing, gradual changing, flashing, proliferation with the inner fixing light programs controller, total is 133 kinds of program.

TECHNICAL PARAMETER OF CONTROLLER

STEERING MANUAL

1. Connect the load well wire at first, following by the power wire; Please ensure short circuit can not occur between connecting wire before you turn on the power. Then set the steps as follows.

2. Press the "On / off" button to take the controller off before setting the menu.

3. Press the “up”, “down” button one time at the time, and LED would be bright at this moment. Then press the "Mode / Speed" button to get into the menu settings screen.

4. The first setting screen is for “High-speed, low-speed settings”, and the LED would display "S-HI" or "S-LO". Then press the “up” and “down” button to select the mode. (If the IC on the light bar is high-speed mode, you should choose “S-HI”, and choose “S-HI” when low-speed.) The factory default is for the high-speed mode.

Continue to press the "Mode / Speed" button to enter the second screen-“Control points setting”. The LED display 4-digit is for the number of control points. To plus or minus the number by pressing the “up” and “down” button (Long pressing can adjust quickly). The factory default is for 50.

5. As set well, press the "On / off" button to save and exit.

6. There are 4 buttons in total on the control panel, function of each button as below:

On/off: It can open or close output.

Mode/Speed: Mode adjustment / speed adjustment function switch (The first LED displays H for model adjustment, shows S for the speed adjustment.)

UP: Mode+/Speed+ button. When in mode regulator function, it is for “Mode+”. When in speed regulator function, it is for “Speed+”.

DOWN: Mode-/Speed- button. When in mode regulator function, it is for “Mode-”. When in speed regulator function, it is for “Speed-”.

7. Adopt wireless control method, 4keys in total, function of each key as below:

A: Mode adjustment / speed adjustment function switch (The first LED displays H for model adjustment, shows S for the speed adjustment.)

B: Mode+/Speed+ button. When in mode regulator function, it is for “Mode+”. When in speed regulator function, it is for “Speed+”.

C: Mode-/Speed- button. When in mode regulator function, it is for “Mode-”. When in speed regulator function, it is for “Speed-”.

D:On/Off button: It can open or close output.

Note: After powering, the red light would bright. And each press, the green light flash one time.

8. Synchronous controller system description

Synchronous control system can be made of any number of controller connections. Each of the sub-controller would follow to the first master controller to achieve a permanent synchronous change. And there is not delay.

After connecting the wiring diagram, the sub-controller need not be set. It will be in accordance with the master to controlling the speed and mode change. (That would be not synchronous when powering. You could close and open to be synchronous) When master is working, and the sub-control working well, the green signal light of sub-control would flick. The digital LED display the mode in operation.

APPLICATION CONNECTION 1

APPLICATION CONNECTION 2

(Cascade Connection)

 (Bus connection)
