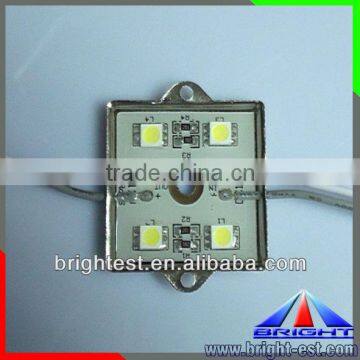

SMD3528 LED Modules,LED Module IP65

Dimension:

DMX module

1, when the white line located in the below postion , it will be input terminal (with DMX controller)

2,white line connects with power supply,DC12V,blue line for anode,green line for ground(GND),red line for signal input(DATA),

3,Each 40 pcs module match one power supply( 60W );Negative and positive electrodes must be correct.

RGB module

1,when the white line located in the below postion , it will be input terminal (without IC RGB controller )

2,white line connects with anode of power supply DC12V,Red line,Green line,and Blue lines will connect with signal input.

3,Each 40pcs module match one power supply (60 W) Negative and positive electrodes must be correct.

Single color modules

1,It’s easy to connect,white lines will connect with anode of power supply DC12V,black lines connect with ground(GND),

2,Each 40pcs module match one power supply (42 W);Negative and positive electrodes must be correct.

Attention:

1,Drive voltage of module is DC12V,pls attention your connect lines for anode and negative electrode;

2,The lines between power supply and module should above 1.5 square to sure

the available bearing under the high current

Parts List:

1,Specification;

2,M3X12MM screw, 2PCS

Notes:

1,Please always use the light out of its package.

2,Before starting use of the light, please check if the light was damaged during transportation. If any damage shown, please DO not install or use it.

3,Any maintenance should be performed by trained professionals only.

4,Keep packaging material away from the reach of children and pets.Risk of suffocation!

5,Caution. The packaging contains small parts that may be swallowed by children.

6,Never leave children unattended in the vicinity of the lights and do not allow them to play with electrical devices.

7,Try to avoid looking directly in the LED beam-especially for extended periods of time. Do notshine the LED light in another person's eyes.

8,Never cover the lights by other objects.

9,Never allow the light to come into contact with open flames or external heat sources.

10,The products need to re-repair inspection or special treatment of retirement after service time

Maintenance :

1) Please turn off the power before cleaning.

2) It is not allowed to clean lamp by the chemicals or any canker goods.

3) After cleaing lamp,it can be used continuously when it is completely dry

Notes:

     Non-professionals are not allowed to disassemble and maintain the products.We have the right not to provide after-slae service if unauthorized disassembly and maintenance happens to the products.
