New Design WiFi LED Controller, RGB WiFi Controller,controller With Led Wifi

 HX-WIFI-V01 controller appeared with the installation of controlling software on mobile devices with Android or IOS system, such as android phone, iPhone, tablet PCs, they can remote control LED lighting products through WiFi, which makes LED control more intelligent and humanization. One WIFI-V01 controller can be used as dimmer, CT controller, and RGB controller, only need to select the right control interface in the software. In addition, this model has DIY function. Users can get any effect they want based on our controlling software. If you don't have any mobile devices with the controlling software at hand, you also could use RF remote control to control it. This model designed for constant voltage led products, such as led strip, led modules. For controlling more led products, amplifier is available.

Technical parameters

1. Controller

2. RF remote control

3. Software

Features

1. Support both wifi control of Apple products (iPod, iPad, iPhone), Android mobile devices like Samsung, HTC, and RF wireless remote control.

2. With the 3-in-1(Dimming, CT, RGB) apple/android software. One device suit to different lighting application scene.

3. Memory function to save scenes anytime anywhere for next play.

4. WIFI-V01 is designed for constant voltage led products, working voltage auto fit to DC12-24V.

5. Wifi control based on 2.4GHZ frequency, RF remote control based on 433.92MHz.

Using illustration

1. FreeColor V1.0 software installation and SSID (system settings ID) reset.

A. Software installation

• Android: (1) the software copy in CD which packed in the box. Open the CD and double-click the “Freecolor.apk”to start the installation. (2) Download the “FreeColor” from Google Play and install.
• IOS: the same as the other software from App Store download the “FreeColor” from App store and install.  If more than one WIFI-V01 in a close area, we can reset the SSID for the devices in order to avoid they jamming each other. The SSID are 16 in max.
  • B. Resetting SSID

1. The default SSID number for all devices is HX001, a device with WIFI function will be needed when resetting the SSID. The SSID rang is: HX000-HX016. The steps are as follow:

   1. Making the WIFI-V01 properly connected, and then open the power;

2. 2.Opening the WIFI device browser, type in “192.168.2.2”, the interface will pop into as below:

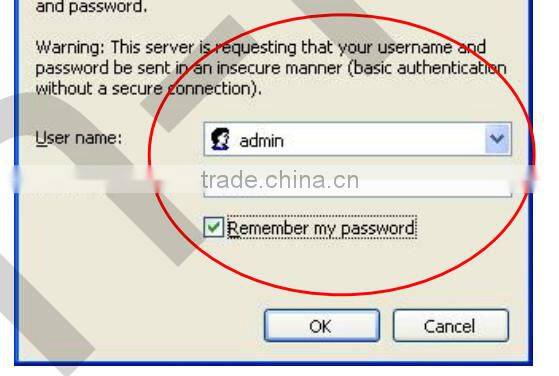

The initial default Username: admin, password: admin. And “OK”.

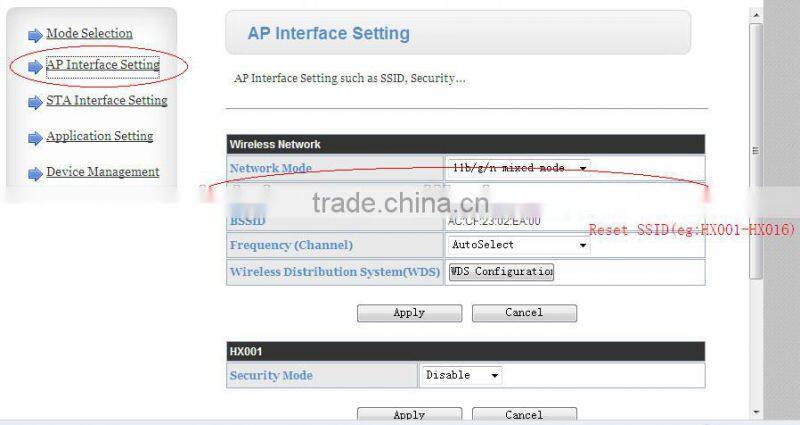

C. Resetting the SSID in the page as below:

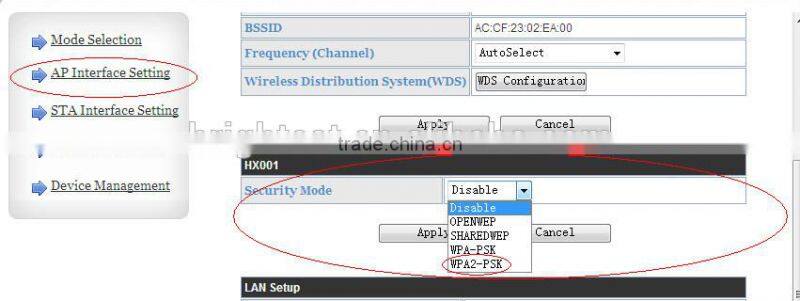

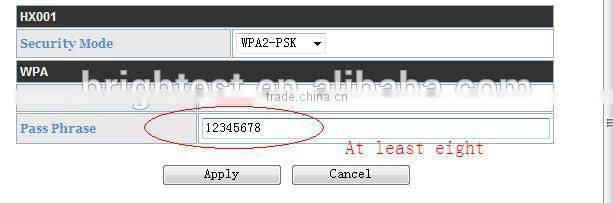

D. If necessary, setting the linking password for more security.

 A. Select the “Security Mode”: WPA2-PSK.

After setting, click “Apply” to finish.

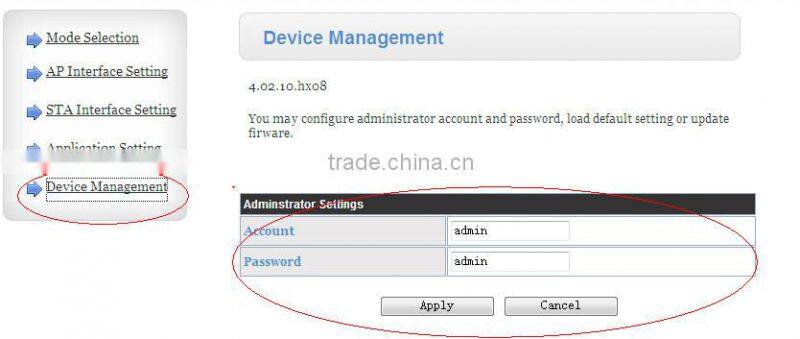

E. If necessary, setting new “Username” and password in the page as below:

After setting, click “Apply” to finish.

2.  FreeColor V1.0 software operating illustration

(1) Making the WIFI-V01 and LED products in correct connection, and then turn on the power supply;

(2) After step 1), open the WIFI setting interface on the device with WIFI function will find the WIFI which named “HX---”, connect it.

(3) Open the “FreeColor” and start operation. There also have “WIFI Connection Setting” page in the software.

(4) “FreeColor” is 3-in-1 (Dimmer, CT, RGB) software, the RGB scene is the default application interface. Enter the “System Setting” page to change the selection. The interface as below:

Click   go to “System Settings” page as below, and click “OK” to finish the “Type Setting”:

(5) Using RGB interface as example(Dimming and CT are same)

Dynamic modes control interface:

² MODE:select the different dynamic mode, such as flash, fade and etc;

² SPEED:select the speed level of the dynamic mode,100 levels in total;

² EFFECT:select the different effect based on the different mode.

DIY modes manage interface:

This page displays all of the DIY modes which have been saved, up to 12 modes in total.

System Setting interface:

² System Settings:wifi connection Setting;

² Product Attributes Settings:Type Setting (RGB/CT/DIM).

3. Controller operation illustration

(1)Connector illustration

(2) Working state instruction

RESET key:Press and hold at least 5 seconds, WIFI previously set data will be cleared to return to the factory default.

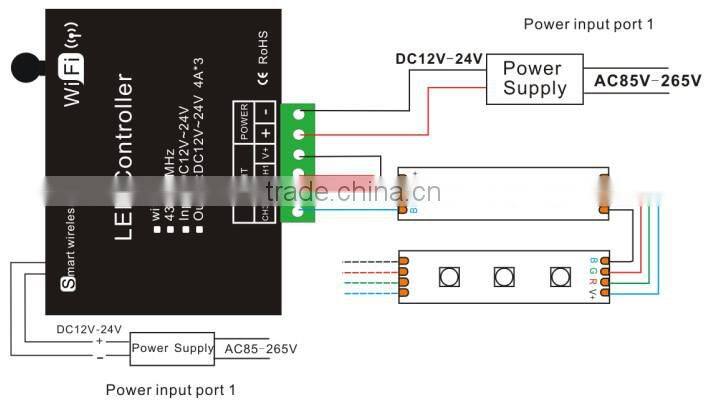

(3) Controller connection

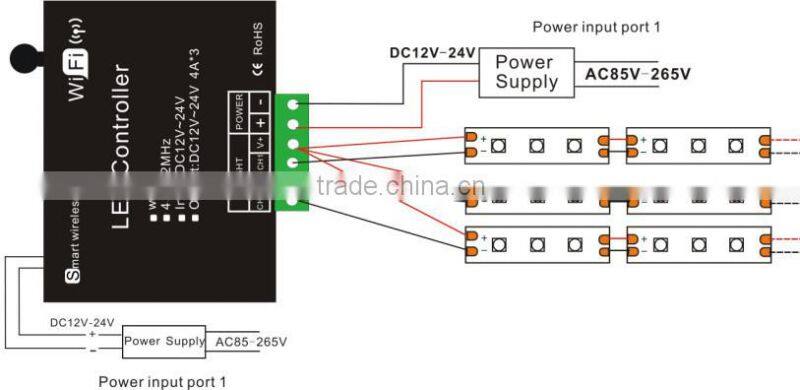

A.RGB connection: CH3→B,CH2→G,CH1→R,V+→COM;

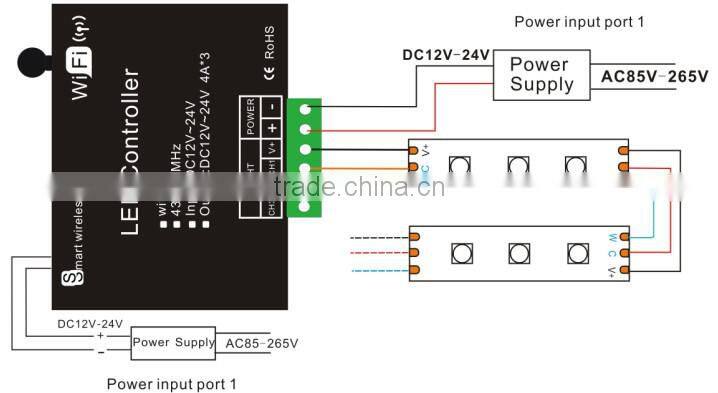

B.CT connection: CH2→WW,CH1→WC,V+→COM;

C.Dimming connection: CH1→V-,CH2→V-,CH2→V-,V+→V+;

4. RF remote control operation illustration

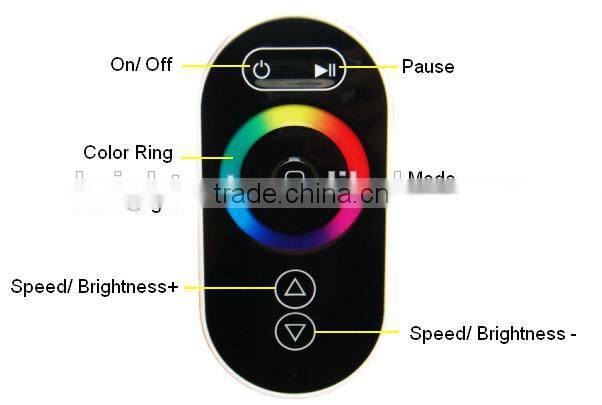

  (1) RGB full touch remote control:

Adopt RF touch control, with one color ring and 5 function buttons.

The function of each button as below:

9 modes as below:

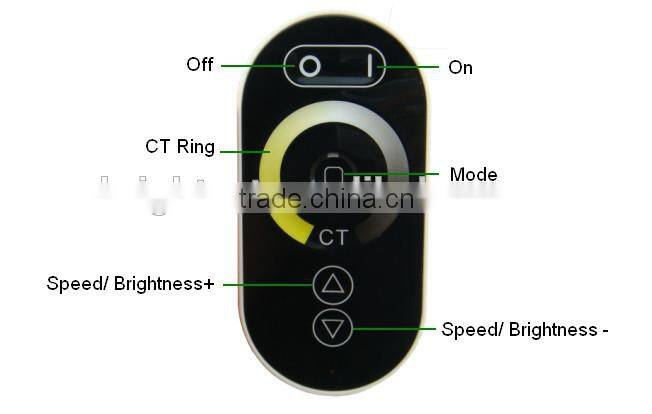

(2) CT full touch remote control:

Adopt RF full touch remote control with one color temperature ring and 5 function buttons.

The function of each button as below:

9 modes in total as below:

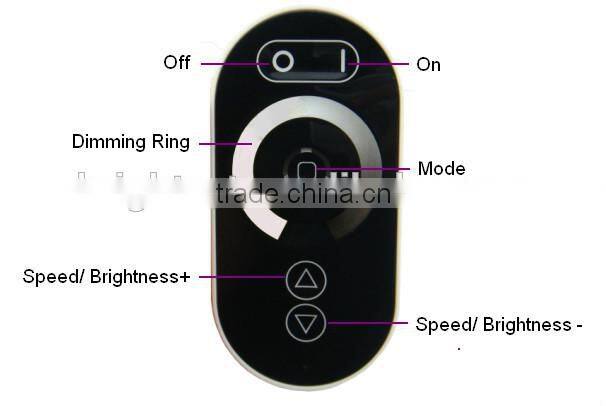

(3) Dimming full touch remote control:

Adopt RF full touch remote control with one dimming ring and 5 function buttons.

The function of each button as below:

3. modes in total as below:

This series RF full touch remote control will sleep down in more than 20 seconds no used to save the energy. In this case, the touch ring will be no reaction, please touch any one of the 5 function buttons to wake up the remote control firstly.

Notes

1. Supply voltage of this product is DC12V~24V, never connect to others or AC220V.

2. Lead wire should be connected correctly according to grade that connecting diagram offers. Miswires may destroy the controller and LED products.

3. Overloading may destroy the controller;

4. Warranty of this product is one year, but exclude the artificial situation of damaged or overload working.
