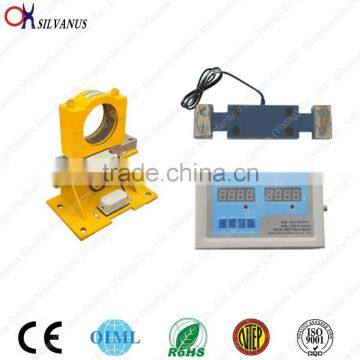

20 ton crane limiter QCX-B

QCXB series weight limiter is a new product with multiple protection  functions. Adopt new design digital circuits, combined with the MCS-51 series monolithic integrated circuit programmable technology, making the instrument more versatile, debugging and operation is easier, can be widely used for single and double girder bridge crane.

Control instruments have overload alarm and control functions, also has a live weight display, automatic zero tracking, number of overloading memory and other functions.

Main technical parameters

1,comprehensive error: 5%F.S.

2, pre alarm points: rated capacity 90%, intermittent alarm, yellow light is on.

3, overload control point: rated capacity 105%, continuous alram and red light is on.

4, relay capacity: AC250V, 10A.

5: power supply voltage: AC220V/AC380V ± 10%, 50HZ.

6 working temperature:-20 ℃ ~ 60 ℃, 90%RH.

7, load cell overload capacity: 1.5 times of rated capacity.

8, load cell protection class: IP65.

9, meter box protection degree: IP44.

10, indicator dimensions: w 180 x h 120 x d 65 (mm).

11, connect cable: sampling  RVVP4x0.4mm and four-core shielded cable.

QCX series model number, function and application

Double load cell and  dual-channel output, main and auxiliary shows and control are sperate
