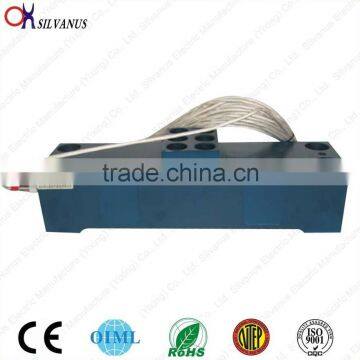

Double ended Shear Beam high temperature load cell

Double Ended Shear Beam Load Cell high temperature load cell(QSE-CH)(50t~200t)

 Application range

Our Hi-temperature load cell is widely used in metallurgy , chemical , pertroleum drilling,nuclear power,and space flight such rough environments for weighing and measuring.E.G.:ladle measuring, tensional measuring in petroleum drillin . gravity measuring of rocket emission, and hi-temperature material measuring of nuclear power drill.

 Application

Our Hi-temperature load cell is equal to the imported products in any aspects.It can keep the long-term reliability and precision for weighing and measuring on tunder the bad circumstances of long hi-temperature radiating.environment gradual or fransient changing etc.

 Customer service

Yixing Silvanus Electric Manufacture Co., Ltd. has introduced into the high-temperature transducer technology from the USA and Japan, and developed the load cell which can resist the 250℃ high temperature firstly. This kind of load cell has been widely used in metallurgy, so we have accumulated abundant practice experience in the high-temperature weighing field, and are able to supply various kinds of load cells in a full range of models for every client.

 Technology and technics

Use imported strain gauge whose operating temperature range is -196℃~+250℃

Use imported glues and protection membrane whose operating temperature range is -196℃~+250℃

Use the soldering tin whose melting point temperature range is -305℃~+365℃

Use 250℃ high-temperature down-leads and connecting terminal.

Use high-temperature resistant cables and connectors.

Use the special technics of gluing the strain gauge and solidify.

The high-temperature load cell  has a sign "-H" in thel models.

high temperature load cell  Specifications:

Emax(Max. capacity):10~50t

Sensitivity:1.0±0.002 mV/V

Accuracy:0.1%F.S

Operating temperature range:-40℃~+250℃

Zero compensatory temperature range:0℃~+200℃

Effect on Zero temperature:±0.1%F.S/10℃

Effect on output sensifivity:±0.1%F.S/10℃

Input resistance:730±20Ω

Output resistance:702±3Ω

Load cell material:Alloy steel

Cable outer caliber:Φ6 mm

Cable length:12m

Dimensions(mm)  high temperature load cell

high temperature load cell Specifications



Emax(Max. capacity)	t	50~200
Sensitivity	mV/V	1.0±0.002
Accuracy class		D1
Maximum number of verification intervals	nmax	1000
Minimum load cell verification interval	Vmin	Emax/3000
Combined error	%F.S	≤±0.05
Creep	%F.S/30min	≤±0.05
Temperature effect on sensitivity	%F.S/10°C	≤±0.05
Temperature effect on zero	%F.S/10°C	≤±0.04
Zero balance	%F.S	±1.0
Input resistance	Ω	730±10Ω
Output resistance	Ω	703±5Ω
Service temperature range	°C	-30...+70
Safe overload	%F.S	150
Ultimate overload	%F.S	300
Recommended excitation voltage	V	5…15
Insulation resistance	MΩ/50V	>5000
Protection class		IP67
Load cell material		Alloy steel
Cable length	m	12m
Cable outer caliber	mm	Φ5
