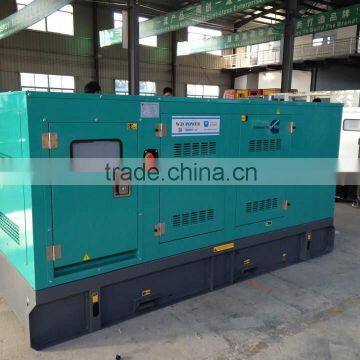

100kva canopy generator

WDPG-C100/WDPG-C100S  Generator Pictures

50Hz-Three Phase-Power Factor 0.8

Rating

Prime Power

Standby Power

Rated Current

Voltage (V)

KVA/KW

KVA/KW

(Amp)

220V/380V

100/80

110/88

151.9

230V/400V

100/80

110/88

144.3

240V/415V

100/80

110/88

139.1

Engine Specification General Performance

Engine Model:

6BT5.9-G2

Engine Type:

4 cycle, in-line, 6-cylinder

Engine Speed:

1500 r.p.m

Base Output Power:

86kw

Standby Power:

92kw

Governor Type:

Electronic

Air Intake Way:

Turbocharged

Displacement:

5.9L

Cylinder Bore * Stroke:

102mm × 120mm

Compression Ratio:

17.3:1

Coolant Capacity Engine Only

7.9 Litres

Alternator Specification General Performance

Engine Model:

Stamford      UCI 274C

Phase

3 Phase

Power Factor

0.8

Drip Proof

IP 23

Insulation class

H

Voltage regulation

± 0,5 %

Altitude

≤ 1000 m

Over speed

2250 min -1

Scope of supply

Standard

Optional

High efficient water cooled diesel engine

Automatic Transfer Switch (A.T.S)

Brushless alternators (Class H, with AVR.)

Water - Fuel separator

Heavy duty rubber anti-vibration mountings

Water heater for severe cold weather

24V starter batteries and connecting cables

Lub-oil heater for severe cold weather

Industrial silencer

Low coolant level sensor

Auto start Digital Control Panel

Dual wall base fuel tank

Radiator with cap and drain point

Fuel level sensor

Fully guarded engine driven fan

ABB  brands Breakers

Circuit Breaker

Separated standing fuel tank

Soundproof canopy for silent genset

Alternator Space Heater

Oil filter - Diesel filter - Air filter

DSE6020,DSE7320,ComAp AMF25

50℃ Radiator

Customized 24H,48H base fuel tank

Control System&Circuit breaker

Control System

Auto & digital control panel is an entry level control panel which includes all the features

of meter panel and provides full power monitoring and protection facilities.

All operating parameters are with LCD display.

Circuit Breaker

The generators are supplied together with a circuit breaker that permits a thermal

protection against overloads and magnetic protection against short-circuit.

Benefits of silent type generator

1. Stable function, convenient service;
2. Low operating cost results in optional economy;
3. Gets the job done wherever you are;
4. Ease of installation, operation and maintenance.

For silent type, the noise level can be 65-72db(A) at 7M; with silent canopy, the genset can

be soundproof, rainproof, rustproof, dustproof and more safe.

W.D Power Package&Delivery

Plastic Poly-ether (Export Standard),Wooden case,Plywood case.

W.D Power Service Promise and Generator Guaranteed

Warranty

Guarantee for 12months or 1000hr after installation.

After-Sales Service

During the guarantee period, our company would be responsible for problems caused

by quality of production or raw material, except the damageable spare parts of genset

caused by incorrect manmade operation. After expiration, our company provides cost

maintenance for gensets.

Technical Support and Generator operation manual is provided by W.D Power,

what’s more,we supply all kinds spare parts for maintenance.

Manual and catalog

Full set of Engine/Atlernator/Generator operation&maintenance manuals are provide

with each generator.

W.D Power Generator More detail pictures

W.D Power Factory& Production Flow

W.D Power testing System

Before deliver gensets to you each generator set W.D Power will test the quality for 1.5H

with below performance:

--Different loading performance (0%,25%,50%,75%,100%,110%)

--Heat run test

--Insulation resistance test

--starting test

--tests of all alarm and timing relays
