2013 Hot Sale Automatic 0.4-0.8mm Glazed Tile Roll Forming Machine LS-840-24

Specifications

2013 Hot Sale  Automatic Glazed Tile Roll Forming Machine LS-840-24

Brief introduction

Yingkou Longshun Machinery Manufacturing Co., Ltd. is an enterprise professionally engaged in research,design,construction and installation.Our company takes producing color steel forming equipment series as the central task.The main production contain arch sheet machine,composite sandwich plate machine,purlin machine,flat sheet machine,and guard rali forming machine.

Description of Product

Summary

* Material: Galvanized, Pre-Painted steel sheet

* Material Thickness: 0.8-1.5mm

* Main Power: 5.5KW

* Forming Speed: 10-15m/min

Main Parts

* Manual Decioler

* Roll Forming System

* Hydraulic Cutting

* Hydraulic Station

* PLC Control System

* Run-out Table

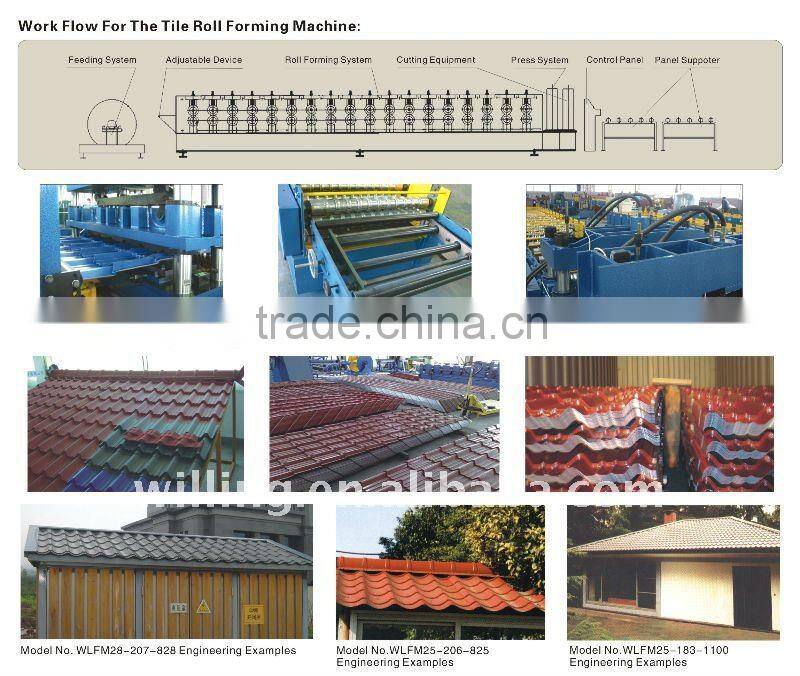

Working Flowing

Decoiler--- Feeding---- Roll Forming ---- Cutting ---- Run out table

Technical Data

1). Decoiler

* Decoiler Type: Manual Decoiler

* Weight Capacity Of Decoiler: 3 Ton

* Manual expanding

* Inner Diameter. Φ460-520mm

* Outer Diameter. Φ1400mm

2). Roll Former

  * Axis Diameter: 75mm

* Forming Roller stand: 14 Groups

* Main Axis material: First grade 45# steel, heated and quenched

 * Roller material: GCr15 Steel, Quenched and heated process

* Drive Type: 1.5” Chain of transmission

* Chain material: 45#steel, HRC45-50

* Machine Frame stand: Q235/Q345

* Thickness of Fame Steel: 18mm

* Main Power: 7.5KW

3) Cutting Device

  * Cutting type: Hydraulic cutting

* Hydraulic pump station power: 3 KW

* Hydraulic pressure: 12Mpa
  * Hydraulic Blade and cutter material: Cr12Mov, quenching process 58-62

* Cutting length tolerance: 10M+/- 2.0 mm

4). Electrical System

* Voltage: 380V, 3 Phase 50Hz

* PLC Electrical control system: PANASONIC

* Length Controller: Encoder Frequency Control System

* Operation: Touch Screen

* Transducer: PANASONIC

5) Runout Table:

* Non-power type

Payment Term and condition

* Payment Term: 30 T/T in advance, 70% T/T before delivery

* Delivery Time: Within 30 Days after receipt of the down payment

* Warranty: 1 year and life-long maintain

*Installation and debugging: We will send professional engineer to make installation and debugging, Buyer

pay our engineer each one 50 USD/day, and provide accommodation, food and the round-trip ticket fee.

* Installation Days: about 5 days

* Transporting: 1x40ft container
