Fiber-optic cabling high performance 10/100Mbps manageable industrial switch

Standards

Power supply

IEEE 802.3af/at Power over Ethernet

Connector: terminal block

IEEE 802.3i 10BASE-T; IEEE 802.3u 100BASE-TX

Voltage input: 48VDC

IEEE 802.3x Flow Control

GUI management (optional)

PoE (optional)

Based on WEB

0~30W (IEEE802.3af/at)

Independent IP, ID bound management

End-span [1/2(+), 3/6(-))

Wavelength, power, attenuation, temperature

100m over Cat5 UTP cable

Real-time flow monitoring at Ethernet port

Switching

Ethernet port disable/enable and rest

Delay: 4 μs  (100Mbps)

Ethernet port fault diagnosis and self-recovery

Backplane Bandwidth: 1.6Gbps

Mechanical

MAC address table: 1k

Dimension: 103 (W) ×78.5 (D) x33 (H) mm

Priority queue: 4

Weight: 410g

Package buffer: 3Mbps

Ingress Protection: IP40

Wavelength

Installation: DIN rail

Single mode: 1310nm/1550nm

Environment

Multi mode: 850nm/1310nm

Operating temperature: -40℃~+80℃

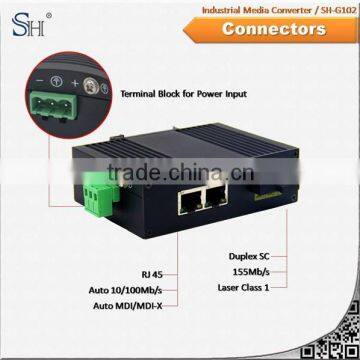

Connector

Storage temperature: -40℃~+85℃

Electrical: 2*RJ45

Relative humidity: 5%~95%(no-condensing)

Fiber : FC, LC/SC/ST optional

EMC

COM port: RS-232

CE Class B/FCC Part 15,Class B/VCCI Class B/C-Tick

Part Number

Description

SH-G102M-02

2*10/100Base-T to 1*100Base-F Industrial Optical Media Converter

850/1310nm, Multi-mode, SC, 2km, External power adaptor

SH-G102S-xx

2*10/100Base-T to 1*100Base-F Industrial Optical Media Converter
1310nm, Single mode, SC, External power adaptor

xx: 20/40/60 (km)

SH-G102S-xx

2*10/100Base-T to 1*100Base-F Industrial Optical Media Converter

1550nm, Single mode, SC, External power adaptor

xx: 80/100/120 (km)

SH-GS102-xx

2*10/100Base-T to 1*100Base-F Industrial Optical Media Converter

1310/1550nm, WDM, SC, External power adaptor

xx: 20/40/60/80/100 (km)
