highway fence mesh machine

Specifications

               highway fence mesh machine

Basic information of  highway fence mesh machine :

Zhongtuo  highway guardrail automatic making   production line set up leveling, feeding / punching, forming,

cutting and many other technologies in one of the production equipment

Products used in a variety of guardrail, highway guardrail, fence and other livestock farms.

Highway guardrail products smooth surface, bright colors, widely applicable

Zhongtuo  highway fence mesh machine feature:

1.Take continuous production,there is no need to change the rollers in rough-forming   section.

2. of pressure plate,stately elegance,beautiful novel,appearance smooth, corrugated uniform, high

utilization, high strength, high degree of automation, low cost and  durable.

Main specifications of  highway fence mesh machine

Uncoiler:

Usage: It is used to support the steel coil and uncoil it in a turntable way.

Passive uncoil pulled by roll forming system

Entry Beach:

Usage: Put the raw material (steel plate) through the beach to manufacture and process, it can guarantee

that the products are neat, parallel and everything is uniformity. Please refer to the equipment regulation to

 know the function of locate angle iron.

Punching system:

Hydraulic punching, using the material of CR12, contribute with weld.

PLC control system would be used in this station.

Cradle:

Power:3kw

Length:6M

Shearing Mechanism

Feature : Ensure stability, precision and cutting speed

Function : Automatic cutting controlled by PLC

It adopts the hydraulic drive and automatic location to decide the dimension and cut the target products.

Material of blades: Gcr12 quenched

Power supply : hydraulic power

Frame : Pillar style with rack & pinion system

Stroke switch :  non-contact photoelectric switch

Components: It contains one set of cutting tools, one hydraulic tank and one cutter machine.

Hydraulic system:

It is controlled by gear wheel oil pump. After filling the hydraulic oil into the hydraulic oil tank ,the pump

drive the cutter machine to begin the cutting job.

Components:

Components: The system includes a set of hydraulic tank, a set of hydraulic oil pump, two hydraulic pipes.

and two sets of electromagnetism valves

Electric Control System

Feature:

Adopted PLC , transducer, touch panel from Delta Taiwan to ensure high speed with stability, precision

and lifetime.

Other electric element are Delta

Equipped with movable switch , air break, radiator, transformer & electric leakage protector for operation

convenience and safety.

Counter

One counter gauges length, pulses, and decides length.

Omron encoder for length measurement.

Products receiving tables

It adopts welded steel and supported roller to transmit the products.

 Accessories

1.Easy damaged parts: conk 2 pcs, fuse-link 4 pcs

2. Rubber mat 1 pcs;

3.Bolt spanner 1 pcs

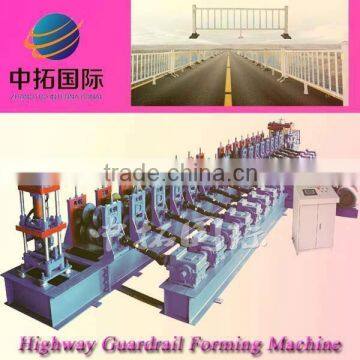

the sample of machine

the sample of the production

Payment: 30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery: within 45 working days after receipt of deposit.

Delivery: within 45 working days after receipt of deposit.

1. One year, and we will provide the technical support for the whole life.

2. Training: the buyer should charge of visa, return ticket, food and accommodation overseas and

    USD50/person/day for salary.

3. Need one technicians

4. Training time: one week (contains the time of installation and adjustment)
