metal plate forming machine, machine roofing sheet, steel sheet roll forming machine

Metal Plate Forming machine, Machine Roofing Sheet, Steel Sheet Roll Forming Machine

Metal plate forming machine use the metal coil for production. Metal or sheet coil include color steel coil, galvanized coil, aluminium coil. Mainly as the roof or wall panel for steel plants, airports, warehouses, freezing and other industrial or commercial building. As for machine roofing sheet, the coverage width  is also called effective width. very important and different for different country, It can effect if the sheet made by it are hot sell or not. Another vital factor is the coil width, including 914,940,1000,1200,1220,1250mm. If you want one type beyond them, then you can buy it in any raw material market.

 Drawings of tile:

Material

Processing material: colored steel plate, galvanized plate, or aluminum plate Material thickness:  0.3---0.7mm

Material hardness: 245 mpa---350 mpa

Material width:  1000mm

Formed width: 840/900mm

Forming speed: 8-12m/min

Technological process

Uncoiler-feeding system-roll forming machine-cutting system-table

Uncoiler system

Usage:It is used to support the steel coil and uncoil it in a turnable way.

Passive uncoil pulled by roll forming system

Loading capacity:5000kg

Uncoiling width:1200mm

Inner diameter: 450-550 mm

Entry Beach

Usage:Put the raw material(steel plate) through the beach to manufacture and process, it can guarantee

that the products are neat, parallel and everything is uniformity. Please refer to the equipment regulation

to know the function of locate angle iron.

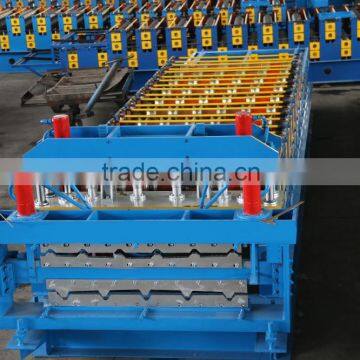

Main Roll Forming System

Feature : Ensure stability , precision and lifetime.

Usage: In order to keep the product shape and precision, adopts welded sheet structure, motor reducer

drive, chain transmission ,roller was chromed which can keep the molding plate surface smooth and not

easy to be marked when it is being stamped.

Length of the main part: about 6200 *1450 *1500

Weight of main part: 5000kg

Voltage : 380 V/50HZ 3Phase or as your required

Roller fixer : middle plate

Frame : 450 H steel welded

Drive mode: chain

Material of rollers:45# steel, surface hard chromium plating.

Material of shafts: 45# steel

Diameter of shafts: φ 70mm

Number of rollers : 11+9 rollers

Main power: 3 kw

Shearing Mechanism

Feature : Ensure stability, precision and cutting speed

Function : Automatic cutting controlled by PLC

It adopts the hydraulic drive and automatic location to decide the dimension and cut the target products.

Material of blades: Cr12 quenched

Power supply : hydraulic power

Components:It contains one set of blade , one hydraulic tank and one cutter machine.

Hydraulic Station

It is controlled by gear pump. After filling the hydraulic oil into the hydraulic oil tank ,the pump drive the

cutter machine to begin the cutting job.

Power: 3 kw

Hydraulic oil: 46 #

Electric Control System

Feature:

1. Adopted PLC , frequency converter , Delta touch screen from Taiwan to ensure high speed with stability, precision and lifetime.

2. Other electric element are Panasonic

Coder

One coder gauges length, pulses, and decides length.

Omron encoder for length measurement.

Products receiving tables

It adopts welded steel and supported roller to transmit the products.

Accessories

1.Easy damaged parts: conk 2 pcs, fuse-link 4 pcs

2. Rubber mat 1 pcs;

3.Bolt spanner 1 pcs

Payment terms

Price:

Payment: 30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery: within 45 working days after receipt of deposit.

Warranty

1. One year, and we will provide the technical support for the whole life.

2. Training: the buyer should charge of visa, return ticket, food and accommodation overseas and USD50/person/day for salary.

3. Need one technician

4. Training time: one week (contains the time of installation and adjustment)
