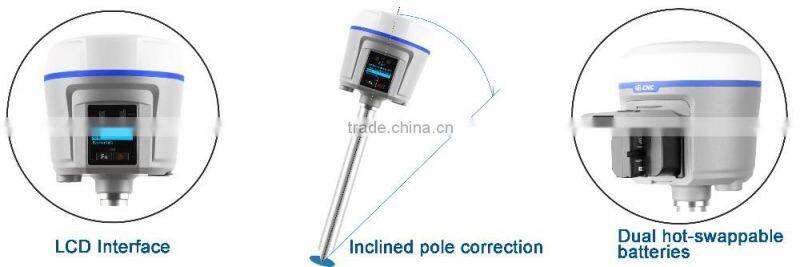

CHC I80 Trimble BD930 Trimble Motherboard RTK High Accurancy Gnss

  GNSS Characteristics

· 220 channels with all in view simultaneously tracked satellite
signals
­   - GPS: L1C/A, L1C, L2C, L2E, L5
­   - GLONASS: L1C/A,L1P, L2C/A, L2P, L3
­   - Galileo: E1, E5A, E5B
­   - BeiDou: B1, B2
­   - SBAS: L1C/A, L5 (QZSS, WAAS, EGNOS, GAGAN)

· SBAS differential positioning accuracy: 0.5 m RMS
· High­precision static
­   - Horizontal: 2.5 mm + 0.5 ppm RMS
­   - Vertical: 3.5 mm + 0.5 ppm RMS
· Post­Processed Kinematic (PPK)
­   - Horizontal: 8 mm + 1 ppm RMS
­   - Vertical: 15 mm + 1 ppm RMS
· RTK
­   - Horizontal: 8 mm + 1 ppm RMS
­   - Vertical: 15 mm + 1 ppm RMS
­   - Initialization time < 5 s
­   - Initialization reliability > 99.9%
· Network RTK
­  -  Horizontal: 8 mm + 0.5 ppm RMS
­   - Vertical: 15 mm + 0.5 ppm RMS
­   - Initialization time < 10 s
­   - Initialization reliability > 99.9%

    Hardware

· Dimensions (W×H): 14 cm × 12.4 cm (5.5 in x 4.9 in)
· Weight: 1.02 kg (2.2 lbs)
               1.22 kg (2.69 lbs) with batteries
· Environment
­   - Operating: -­40 °C to +75 °C (­-40°F to 167°F)
­   - Storage: ­-55 °C to +85°C (­-67°F to 185°F)
· Humidity: 100% condensation
· Dust and Waterproof: IP67, protected from temporary immersion to depth of 1 m (unit floats)
· Shock and vibration: 2 m (6.56 ft) pole drop onto concrete, MIL-­STD­-810F
· LCD: 128x64dpi sunlight readable with function/accept buttons

Certifications and Calibrations

· FCC Part 15 (Class B Device), FCC Part 22, 24, 90, CE Mar C­Tick,

Bluetooth EPL, NGS Antenna Calibration, MIL-­STD-­810F

  Communications and

Data Recording

· Serial: 2 x 7pin LEMO port (external power, USB data download, USB update, RS­232)
· Cellular: Internally integrated 3.75G modem

    - HSPA+ 21 Mbps (download), 5.76 Mbps (upload)­

    -  WCDMA 850/900/1700/1900/2100
­    -  EDGE/GPRS/GSM 850/900/1800/1900
· Bluetooth®: Internally integrated multimode system compatible with Android, Windows

  Mobile and Windows desktop operating systems
· WiFi: 802.11 b/g/n, access point mode
· UHF Rad : Protected TNC Female Standard Internal Radio: Rx/Tx: 410-470 Mhz

  Transmit power: 0.1 W to 2 W, Protocol CHC, Trimble, Pacific Crest

  Range: 5 km optimal conditions

  FCC Certified Internal Rx/Tx: 403­-473 Mhz, Transmit power: 0.1 W to 1 W,  Protocols Trimble, Satel, Pacific Cres, Range: 5 km optimal conditions
· Protocols
­   - CMR, CMR+, sCMRx input and output
­   - RTCM 2.1, 2.2, 2.3, 3.0, 3.2 input and output
­   - NMEA 0183 output
­   - HCN and RINEX static formats
­   - NTRIP Client, NTRIP Caster
· Data Storage
­ 32 GB high­speed memory (upgradable to 64 GB)

    Electrical

· Power consumption: <3.2 W
· Li­ion battery capacity: 5200 mAh, 7.4 V
· Operating time: 12 hours in RTK rover mode
· External power: 12 to 36  V DC
