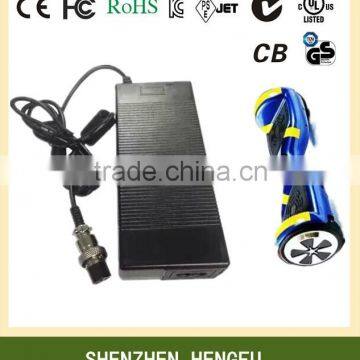

Universal 42V 2A Li-ion Battery Charger Adapter for Segway Self Balancing Scooter

42V 2A Charger for  Segway Self Balancing Scooter

1,SCOPE:

This specification defines the input, output, performance characteristics, environment, noise and safety requirements

2,INPUT CHARACTERISTICS:

2.1 The range of input voltage is from 100Vac to 240Vac single phase.

2.2 Input Current:

  The maximum input current shall be less than 1.0A at 100~240Vac input

2.3  Maximum Energy Consumption in NO-Load

The input power shall be less than 1W at 100~240Vac input.

 3,OUTPUT CHARACTERISTICS:

  3.1Rated Current CV mode:

3.2 Line/ Load Regulation

 3.3 Ripple And Noise:

 Output ripple voltage is 200mv pp measured methods:Performed by 20MHz bandwidth in oscilloscope.Applied 0.1uF ceramic capacitor and 10uF electrolytic capacitor across output connector terminals Measured at the end of DC cable.

3..4 Turn On Delay Time:

 3 second Max. At 115Vac input and output Max. Load.

3.5 Rise Time:

 40mS Max. At 115Vac input and output Max. Load.

3.6 Hold Up Time:

  5mS Min. At 115Vac input and output Max. Load.

3.7 Efficiency:

   83%Min.At 100Vac input and output Max. Load.

    85%Min.At 240Vac input and output Max. Load.

3.8 ultimate output:85W

3.9 Overshoot:

     15%Max.When power supply at turn on or turn off.

4,PROTECTION REQUIREMENT:

4.1 Short Circuit Protection:

     The power supply will be auto recovered when short circuit faults remove.

4.2Over current Protection:

      The power supply will be auto recovered when over current faults remove.

5,ENVIRONMENTAL REQUIREMET:

5.1 Operating Temperature:

      0℃to40℃,Full load Normal operation.

5.2 Storage Temperature:   -20℃to85℃,(With package).

5.3 Relative Humidity:

       5%(0℃)~90%(40℃)RH,72Hrs,Full load Normal operating.

5.4 Altitude:

   Operating:    ≤5000 meters

   Non-operating: ≤5000meters

5.5 Vibration:

      1) Operating: IEC 721-3-3 3M3

        5~9Hz,A=1.5mm (9-200Hz,Acceleration 5m/s2)

      2) Transportation: IEC 721-3-2 2M2

        5-9Hz,A=3.5mm

        9~200Hz,Acceleration=5m/S2

        200~500HZ,Acceleration=15m/S2

       3) Axes,10 cycles per axis

   No permanent damage may occur during testing.

  The product has to restors its original situation after power off/on

5.6 Dropping)(Packed:

     1 corner,3 edges, and 6 surfaces

    Height:76cm

6,SAFETY AND EMC REQUIREMENT:

 6.1 safety: CE  compliant

 6.2 DIELECTRIC STRENGTH:

   Primary to secondary:

    Table 3: Hi-pot test

6.3 Insulation Resistance

      Primary to Secondary: 50 Meg. Ohms min. 500VDC

6.4 Leakage Current

<1mA max @ 240Vac/50HZ
