1.Brief Introduction

CIM-3101PMD CIM-3101PMD Permanent Magnets Fast Measurement Device is a semi-automatic measurement instrument for fast measure the remanence Br, coercivity Hcb and maximum magnet energy product BHm of hard magnets; it can test without outside magnetic field source and will not change

the magnetic status of samples.

CIM-3101PMD Permanent Magnets Fast Measurement Device

can test samples with shape of cuboid, cylinder. ring and tile .It fill in and take out sample by manual, when the sample is fixed, it can be automatically transport for testing, which improves the accuracy of test and saved human power.

It has the embedded industrial control system, which is low power consumption, and high stability; with the function of data record function, and the effective saved data can be 100000 groups which are transport by RS232C.

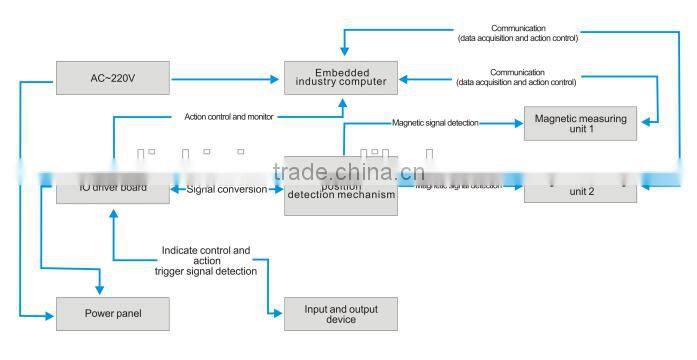

2. System Composition

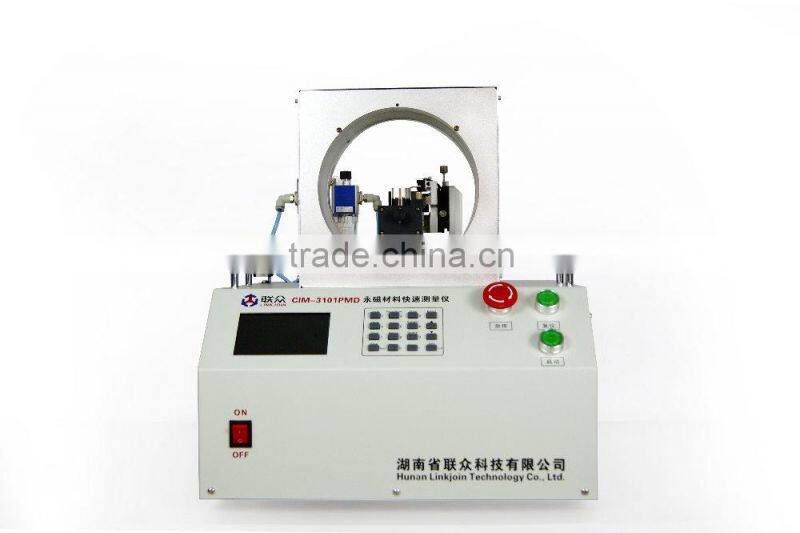

3. Product Overview

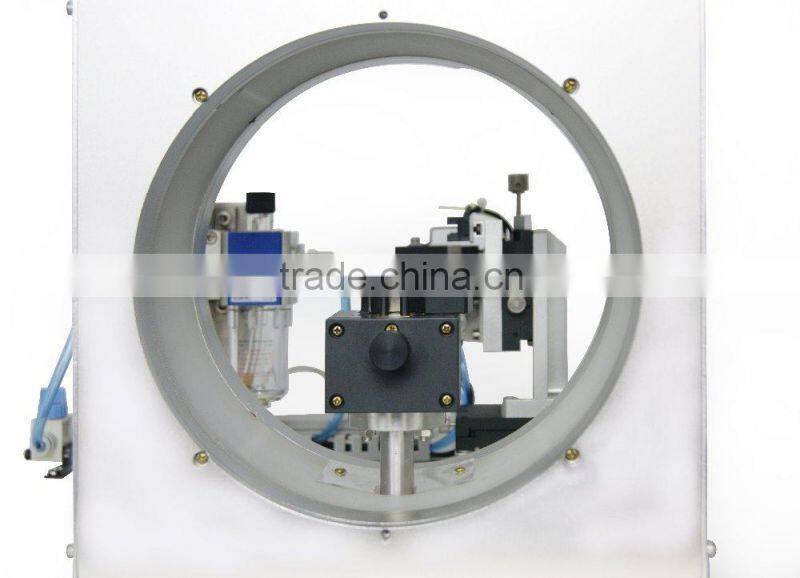

4. Transmission mechanism

To make sure the stability and reliability of the total system, the device has XW two axis transmission

mechanism, embedded transmission mechanism and abnormal status treatment system.

The system will automatically conduct the hardware self-inspection when it is power on, and display the device status by the LCD screen of the machine, at the same

time, XW axis automatically back to the zero point to make sure the consistency of measure fixture and probe position.

W axis adopts pneumatic rotating platform, the status of it can be monitor by sensor, to guarantee the   accuracy and reliability of test results.

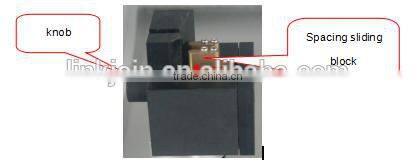

5. Sample holding mechanism

The standard fixture is suitable for the tile components measurement with thickness less than 6mm and height is less than 70mm. The fixture can be customized according to the external features and test requirements.

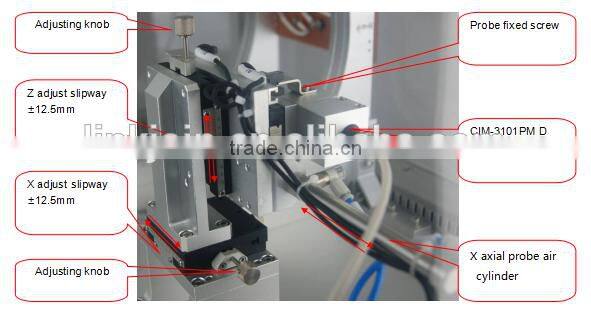

6. X axial probe detection mechanism

X axial probe mechanism is composed of X,Z adjust slipway(adjust range is  ±12.5mm), X axial probe driver

air cylinder and probe.

7. Sensor

There are 5 groups of sensor installed in the middle of platform, it can be used for monitor the movement status of test platform, each group of sensors are used for detect the current action is put in place or abnormal.

 8. Embedded Interface

Interface description

The above parts are mainly the measured values:

Right above <Br>: remanence of sample,  there are 6 bits for data and unit can select or Gs.

Right above <Hcb>: coercivity of sample, there are 6 bits for data and unit can select Oe or A/m.

Right above <BHm>: magnetic energy product of sample, there are 6 bits for data and unit can select Gs*Oe or J/m^3.

2013-10-28 15:15:45 on the right corner is the current system time.

:Warning, there is fault or abnormal in the system.

:Mind your hand, during the measurement; do not touch the mechanism when it is operating.

System states:

Standby: The machine is ready;

Warning.:warning, the system is abnormal;

HardFault.:hardware fault;

StatusCode:Status code;

WarnCode:warning code;

ErrorCode:Error code;

<DataSaveIndex>:Data save serial number.

2013-10-28 11:23:33 : data save time..

Bottom left <Br>: Save data of sample remanence, there are 6 bits for data and unit is the same with the measured value in the right above,

Bottom left <Hcb>:Save data of sample coercivity, there are 6 bits for data and unit is the same with the measured value in the right above,

Bottom left <BHm>:Save data of magnetic energy product of sample, there are 6 bits for data and unit is the same with the measured value in the right above,

<Sample index>:Selected serial number of sample parameters, here is UC1.

<NdFeB>:Material of sample, here is NdFeB.

Bottom right corner is the size parameters of sample.

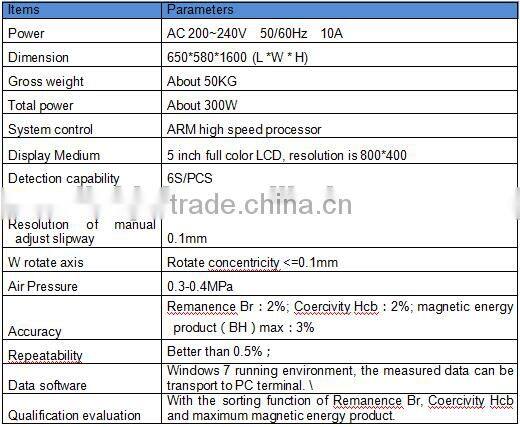

9. Technical Parameters

10. Configuration

optional
