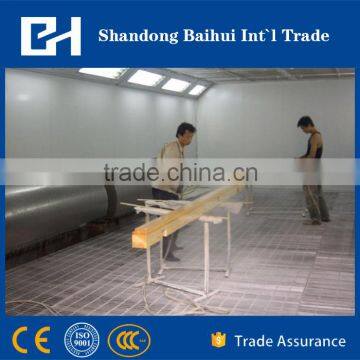

Furniture Spray Painting Booth With CE Approved

Wall and door

Wallboard and roof panel

High quality double construction fireproof insulation rock wool panel, thickness: 50mm

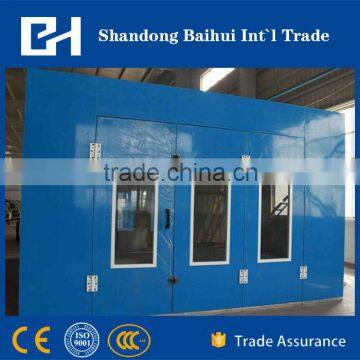

3-folded entrance door with safety glass window

1set,size: 3200x2700 mm(B x H), size is bigger than traditional spray booth.

Operator’s door with safety glass window

800x2000mm(B x H)the top of service door installs door closer to close the door automatically

Lighting

Ceiling lighting

8units,each 4 x 36 W, total 1152w , adopt Germany OSRAM Lamp, grade of lighting box’s dustproof

and waterproof reach IP54 grade.

Side lighting

8units,each 2 x 36 W, total 576w, adopt Germany OSRAM Lamp, grade of lighting box’s dustproof

and waterproof reach IP54 grade.

Brightness

≥1000 LUX

Filtration system

Pre-filters

EU3 grade pocket filter system, filtration effect is much better

Ceiling filter

EU5 grade high efficient filter

Bottom filter and exhaust filter

Fibreglass paint-stop filter

Inlet fan (Direct drive motor)

Adopt big impeller turbo fan,7.5KW,380V,50HZ

Outlet fan(Direct drive motor)

Adopt big impeller turbo fan,5.5KW,380V,50HZ

Painting and baking exchange system

Solenoid valve+ pressure adjustment control cylinder driven damper exchange

Total fan capacity

25000m³/h

Heating system

Heating exchanger material

Adopt high efficient heat-resistant stainless steel as cycling heat exchanger

Heating exchanger capacity

200KW(260.000Kcal/H)

Burner model

Adopt Italy RIELLO two-ranges diesel burner RG5D(260.000kcal/H),quicker heating and much better effect, more rest assure for quality

Heating time

3-5 minutes( from 20°C to 60°C) under baking status, the max baking temperature is 80°C
