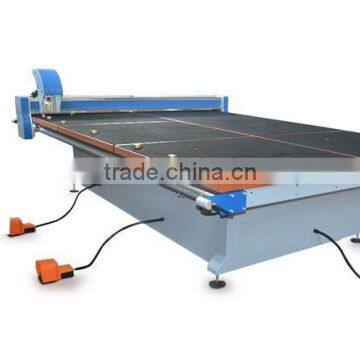

table for cutting glass cutting glass machine with competitive price

 table for cutting glass   cutting glass machine with competitive price

Maximum size :3700 x 2600 mm

Maximum thickness: 2 - 19 mm

Cutting speed: 160 m/min

Cutting Tolerance: +/- 0.15 mm

Power:10kw

Weight:2200kg

Adjustment:890-960mm

Dimention:4250*2850*900mm

Softh Low-e removal system Optional Included

Glass sculpture film cutting-Vinil Optional Included

Label Printer on PC cabinet  Optional Included

Sliding systems:

1.Sliding systems of the bridge are made with a pinion-rack system. The racks and the pinions are tempered and refaced.

They have a ± 0.02 mm tolerance with 1.20 mt (47.24 in) length. The teeth racks are turned towards low.

One pinion are placed on the two sides of the bridge (two in all), to keep always perpendicular the bridge to

 the cutting table during the acceleration and deceleration phases.

2.On Two side of the table is applied one linear guide and one rack, to obtain a overall bridge stability during the cutting cycle.

Hydraulic tilting systems:

1.Hydraulic with 2 cylinders with anti-fall safety valves. A valve splits the oil flow up on the hydraulic power cabinet,

to guarantee a long duration of the simultaneousness of going up and down of the pistons.

This avoids shakes and vibrations of the work surface through the  time.

Cutting bridge:

1.The cutting bridge is made in rigid Steel. The whole system is very stable and insensitive to temperature

 changes, assuring a minimum wear and tear.

2.Cut trolley Made in aluminium. The cutting head is made with special machines with hundredth tolerances.

Going up and down system of the cutting head is guided by a system with re-circulation of ball-bearings,

to reduce the friction as much as possible and guarantee the cutting  head reply to glass sinkings.

Glass sheet squaring:

1) The alignment of glass sheet is automatic trought laser 3Directions.

2) Work surface Made in very hard wood, covered with woollen felt of high density and compactness, 4 mm thick (0.157 in).

Laser scanning (Optional Included):

3) Laser System for copying of the shapes, of any material, with double control of the correct survey of the points.

Performance:

4) Maximum speed of the bridge and cutting head 160 m/min

5) Max. acceleration 0.8 sec. from 0 to max. speed

6) Max. deceleration 0.8 sec. From max. speed to 0

Accuracy:

7) Max. difference in length between two diagonals for an area bigger than 2mq (21.528 sq.ft.) (glass 3 mm thick) (1.118 in.) +/-0.20 mm (0.0196 in)

8) Rectilinearity tolerance (glass 3 mm thick) (1.118 in.) +/- 0.15 mm (straight cutting) +/-0.20 mm ( shape cutting).

9) User interface:

10) On a  Multitasking systems, control of  three interpolated axles, easy-to-use,

   with icons and buttons of the relevant command, with Computer WiFi and 21" Touch Screen.

11) Optimisation program:

12) Optimization software PerfectCut

13) Included a 250 parametric shapes library, import/export data.
