    Introduction of bar peeling machine

Introduction of composition

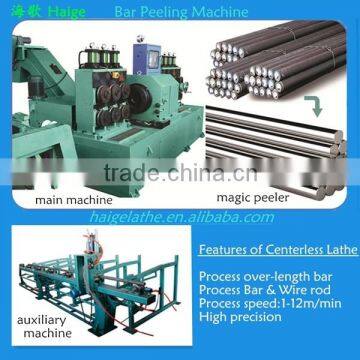

There are two main parts --main machine and auxiliary machine

1.Main machine consists of the bed,main bearings,ail/oil lubrication system,front-clamping pinch feeding and rear-clamping extracting,front-guide and middle-rear guide system,main driving system etc.

2.Air/oil lubrication system is specially designed to solve the lubrication of main shaft

 bearings with highspeed rotation.It’s composed of pump,oil and air distribution block

 and air processing components.

3.Cutting liquid circulation cooling system consist of recycle water pump,pipeline,

nozzle etc.

4.High pressure water pump takes the cutting liquid cooled from reservoir through

 pipeline transporting the near to the nozzle of cutter head,until spraying on the

tools and scraps.Then take away most the cutting heat and enter into chip conveyor

 mouth of the bottom of cutter head,through the pipeline reflow reservoir for cooling.

5.Chip conveyor is provided by our supplier.The scraps through chip conveyor

mouth to be taken to the chain plate and driving belt move with the scraps.

Finally,the scraps are centralized collection.

6.Hydraulic system consists of pump set of motor,all kinds of control valves,

hydraulic oil tank,hydraulic pipeline etc.Though controlling the cylinders of front-clamping pinch feeding and rearclamping extracting to realize clamping and

loosening for the bar.

7.Electrical system includes power supply system and control system,by 1

power distribution cabinet and 1 button station integrated operation,implement

pinch before and after the main transmission system,feeding system,cooling

system,hydraulic system,the electrical control of chip conveyor and

auxiliary machine.

Product Application Presentation

 Main parameters for your reference

Company Information

Yantai Haige machine tools Co.,Ltd whose area is more than 2000m². There are one

hundred and forty staffs working in the factory. The factory is mainly engaged in

 producing and selling peeling machine(centerless lathes), straightening machines, polishing machines(abrasive belt machines), auxiliary machines and other processing and finishing

 equipment foe steel(bright steel) for more than ten years.

So far, the company has produced and sold more than 1500 sets of equipments.

The machines are mainly used to process the surface of the steel, copper,

titanium, magnesium, aluminum and other metal round bars, pipes and

wire from Φ5mm~Φ500mm. The peeling machine, straightening machine and

polishing machine can be combined into automatic production lines for processing

and finishing of the bright steel which remove cracks, oxide layer, decarburized

layer and other defects from the bar surface quickly. High quality bright bars,

pipes and wire can be produced with high precision and high surface roughness

whose working efficiency is several even more than ten times higher than that

of the traditional technique.Our company is capable of supplying automatic

production line in full sets by expanding varieties of the niche mechanical

equipments.

Process Materials

1.ferrous material:stainless steel,bearing steel,spring steel,tool steel,structural steel,

free cutting steel,valve steel,pinion/gear steel.etc

2.nonferrous metal:copper alloy,titanium alloy,magnesium alloy,titanium alloy,

magnesium alloy,aluminum alloy.etc

After-sale service

1.Free quality guarantee period for 12 months

2.Free provide long-term technical support

3.Free train buyer's operator in seller's factory

4.Fast responce service within 24 hours

5.Our engineers can offer overseas service,including guiding

installation,commissioning,training,etc.
