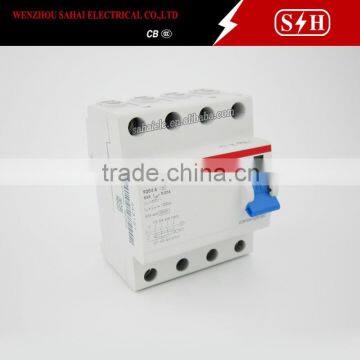

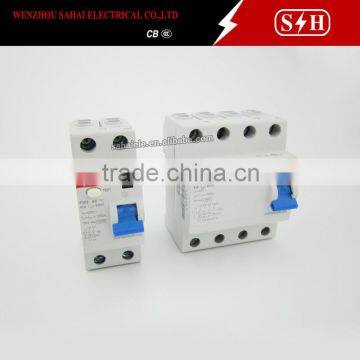

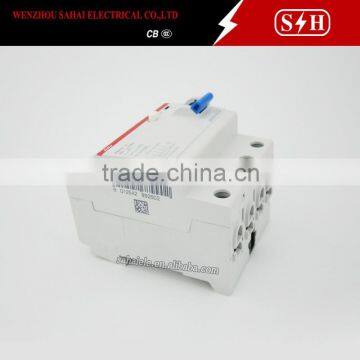

Hot Sell b c d Curve Electrical Circuit Breaker Earth Leakage Circuit Breaker ELCB RBCO

Our product specification

hot sell b c d curve electrical circuit breaker earth leakage circuit breaker ELCB RBCO

Construction and Feature

1)Provides protection against earth fault/leakage current and function of isolation.

2)High short-circuit current withstand capacity

3)Applicable to terminal and pin/fork type bus-bar connection

4)Flame-retardant plastic parts endures abnormal heating and strong impact.

5)Automatically disconnect the circuit when earth fault/leakage current occurs and exceeds the rated sensitivity

6)Independent of power supply and line voltage , and free from external interference, voltage fluctuation.

1)Mode :  Electro-magnetic type , electronic type

2)Residual current characteristics : A , AC

3)Pole No. : 2P,4P

4)Rated making and breaking capacity : 630A

5)Rated current(A) : 1-63A

6)Rated Voltage : 230/415V AC

7)Rated frequency : 50/60Hz

8)Rated residual operating current IΔn(A) : 0.03,0.1,0.3,0.5

9)Rated residual non operating current IΔno: 0.5IΔn

10)Rated conditional short-circuit current Inc : 6KA

11)Rated conditional residual short -circuit Current I Δ c : 6KA

12)Tripping duration : Instantaneous tripping≤0.1s

13)Residual tripping current range : 0.5I Δ n~IΔn

14)Electro-mechanical enduarance : 4000 cycles

15)Connection capacity : Rigid conductor 25mm2

16)Terminal connection Height : 12mm

17)Connection terminal : Screw terminal, Pillar terminal with clamp .

18)Fastening torque : 2.0Nm

19)Installation : On symmetrical DIN rail 35mm, Panel mounting .
