Hot Sell Fiber Busbar Waterproof Distribution Box

Specifications

 busbar distribution box

1,Exd Explosion proof distribution panel distribution boards
2,Main current: 60A to 250A
3,Branch current:1 A to 60A

BXM(D) Explosion Proof Illumination ( Power) Distribution Boards  distribution box , distribution panel,

Application

Designed for

 Explosive atmosphere Zone 1, Zone 2

Combustible dust Zone 20, Zone 21, Zone 22

Designed for

Groups IIA,IIB,IIC

Temperature classes T1~T6

Design for sites with explosive atmosphere such as petroleum exploitation, refinery, storage, chemistry, medicine, textile, printing, military and military facilities ,etc.

Used for power distribution in illumination or power circuit.

Features

Compound structure, main compartment is of flameproof type connection compartment is of increased safety type.

Modular design, each circuit can be combined freely.

Built-in high breaking mini circuit breaker or molded case circuit breaker, can be controlled on-off via handle on enclosure.

With on indicating lamp.

With overload, short circuit protection, and leakage protection function can be made as per request.

Can be used for on-off in illumination circuit or power circuit or combination of illumination circuit and power circuit breaker.

Can be specially made as per request.

Steel pipe and cable wiring.

Technical Specification

Compliance with: GB 3836.1,GB 3836.2,GB 3836.3,IEC60079-0,

 IEC60079-1, IEC60079-7, EC61241-1-1

Explosion protection: ExdeIIBT6, DIPA20TA, T6

Rated voltage: AC 220/380V

Rated current of main circuit: 60A~250A

Branch circuit number: 4,6,8,10,12

Rated current of branch:1A,3A,5A,10A,15A,20A,25A,32A,40A,50A,60A

Ingress protection: IP65

Corrosion resistance: WF1

Cable entries Specification: G1/2"~G3"

Cable’s outer diameter:Φ6mm~Φ55mm

Cable entries direction: downwards inlet and downwards outlet or upwards outlet,

 normal type is downwards inlet and outlet, other requirements please indicate.

Mounting type: pendant type, vertical type.

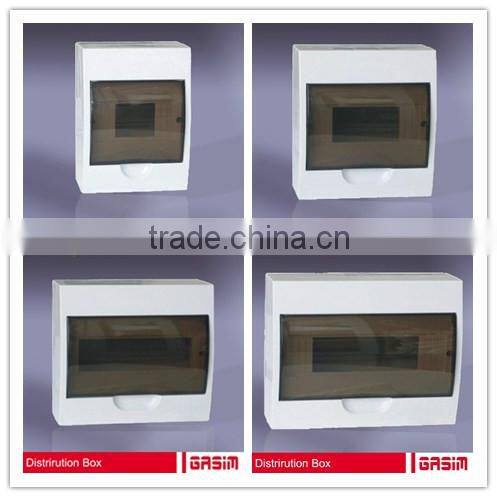

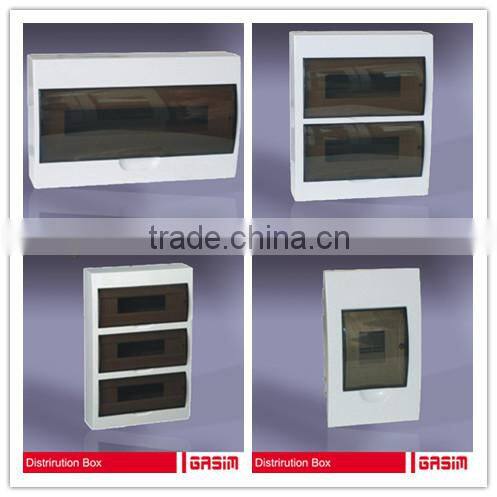

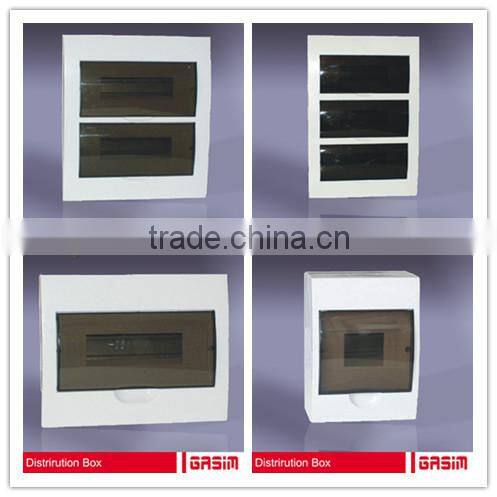

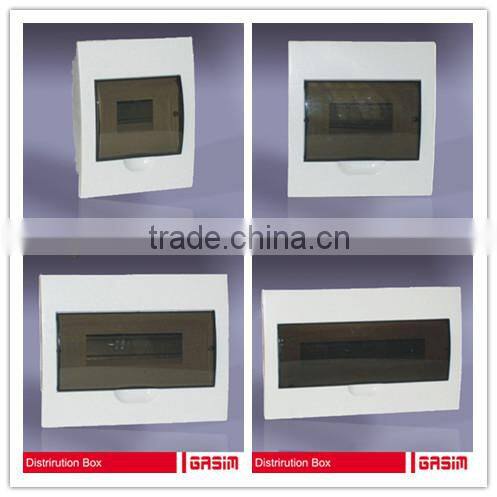

V8 series inside distribution box                                          (PC plastic cover, FIREPOOF BASEBOX PLASTIC COATING)
Product summary	package(pcs/ctn)	color of cover
2-3 unit distribution box	50
2-4 unit distribution box	20	Gray,  Yellow, Cream
4-6 unit distribution box	10
7-9 unit distribution box	10
10-12 unit distribution box	5
14-16 unit distribution box	5
17-19 unit distribution box	5
