Hot-sale Contemporary YPT Variable Speed ac Motor

Specifications

Hot-sale contemporary YPT variable speed ac motor

1 YPT series motor using computer aided design technology, in order to make the motor can adapt to the SPWM and PWM power, status, has been made in the design of special consideration of the stator, rotor slot and the stator winding distribution, in order to obtain a suitable inductor value, to control and reduce the adverse effects of harmonics generated the.

Electromagnetic design load motor including a certain margin, which can not only ensure the overload capacity of the motor in high frequency and constant torque output at low frequency running. In addition, the insulation of the motor system adopts the international popular F class insulation system using. Reliable insulation, excellent performance. In the structure design, installation size and Y series motor is the same, for supporting the use of user.

The motor adopts independent ventilation cooling structure, in a non shaft axial fan is a independent forced ventilation, high efficiency, low noise, simple structure, convenient installation and encoder, speed machine and brake and auxiliary equipment, ensure the motor at low speed when the temperature does not exceed the limit value.

1.We Join Shanghai PTC(Power Transmission and Control) ASIA 2011.11

2.Our Professional Team(Management,R&D Dep,Eengineer Dep,Sales,Produce,Office)

The use of conditions

Elevation ≤ 1000M

Environmental temperature ≤ 40 °C (environment the lowest temperature of -15 °C)

The relative humidity is below 90%

YPT variable speed ac motor Use

The applicability of this series motor driving device for various speed, widely used in light industry, textile, chemical, petroleum, metallurgy, machine tools, pumps and other industries, with a high precision sensor can realize high precision closed loop operation.

YPT variable speed ac motor structure type

Shell protection class of motor is IP54, can also be made according to user needs.

Cooling mode of the motor for the independent fan cooling (IC416), can also be made into other cooling methods according to need.

Structure and installation type motor is IMB3, IMB5, IMB6, IMB7, IMB8, IMB35, IMV5, IMV6, IMV1, IMV3, IMV15, IMV36.

If users have special requirements for temperature, velocity, lubrication, such as brake can special design.

The main  YPT variable speed ac motor technical characteristics:

3.Certification To Guarantee We are Good In Quality

4.Our Mainly Products(LV and HV Motor for General equipments)

Motor for continuous working system (S1)

Rated voltage of the motor is 380V, rated frequency 50Hz, voltage and frequency can also be designed according to user requirements of other rated point.

The insulation of the motor level is the F level, insulation structure with high harmonic impact ability.

Motor speed range. 2 pole frequency range is 3~60Hz, 4 for 3~100Hz and above, below the rated frequency following the constant torque output, higher than the rated frequency above for constant power output, and under the condition of vector control, speed range can be enlarged.

Strong overload capacity. To bear 160% of the rated torque overload, duration 1min.

Good low-speed performance. The low speed torque smooth, no creeping.

Connection way of the motor, 4kW for the Y, 4kW and above for Delta connection.

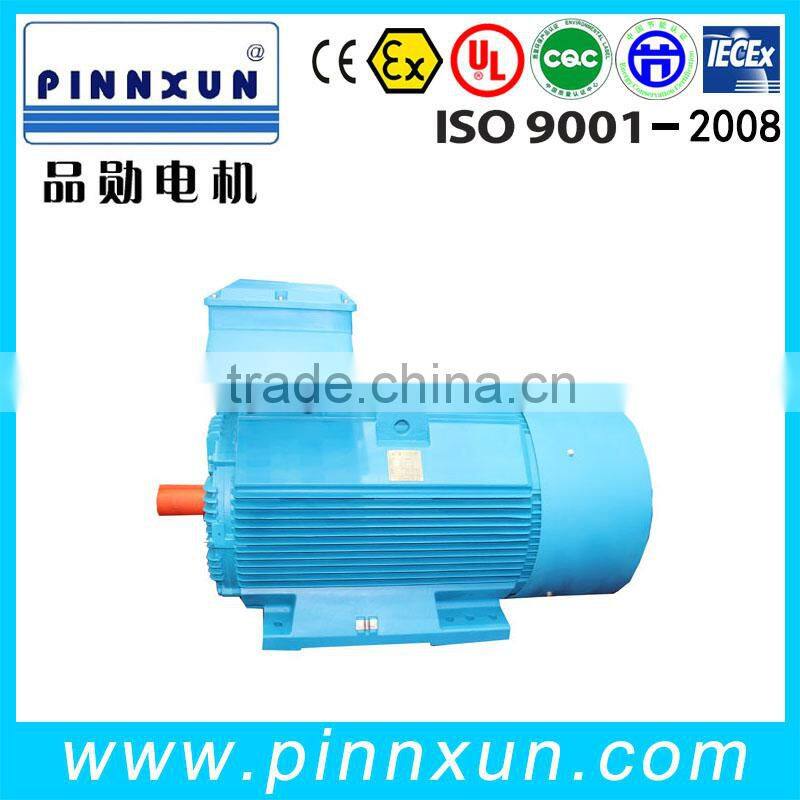

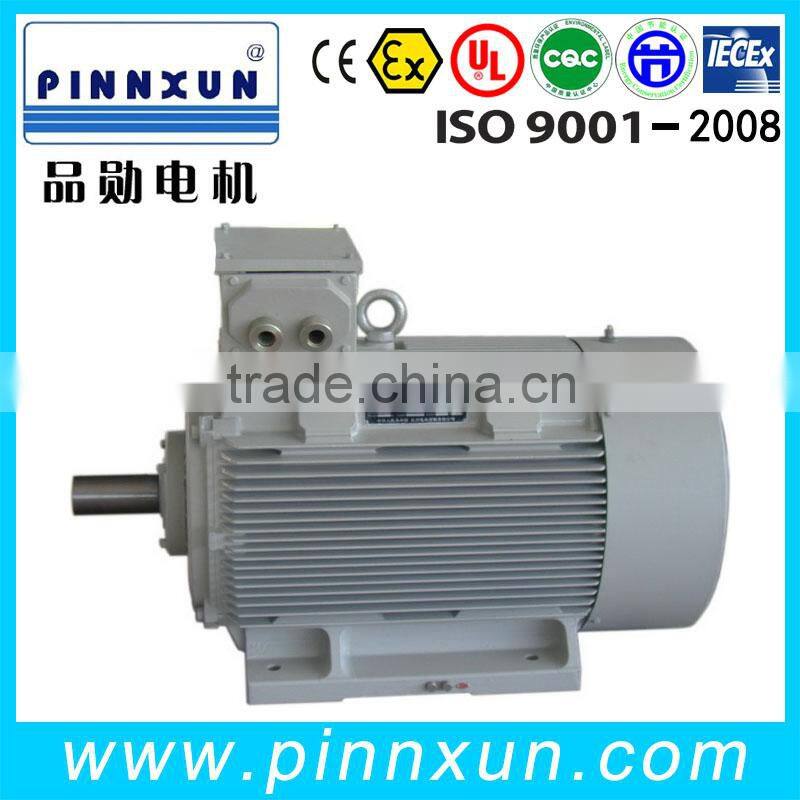

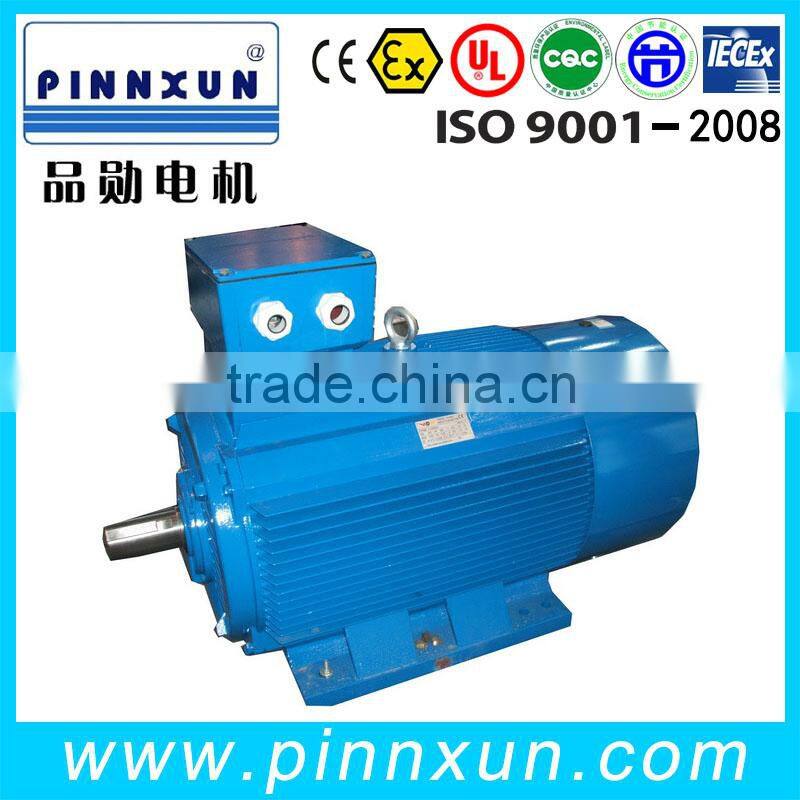

YPT variable speed ac motor Pictures

Ordering Informations

1.Please indicate the motor type,rated output,rated voltage,rated frequency,synchronous speed,Explosion proof Mark,mounting type,rotation direction(view from the shaft extension side)Use of the environment(indoor or outside)If the user havn't point out the rotation and environment,normailly we think is CW roration and used indoor.

2.when user have special requirments,For example:Dispose the stator,bearing explosion proof and bearing temperature sensors,space heater,Plateau use,specical frequency,mounting size change,special output,the user must ,order can be confirm after signing the technical agreement with engneering department .

3.This range of motor can also be made into Variable-Frequency motors,the range of frequency of which is 0-100HZ,the output and overall dimensions should be confirm separately.

5.Mainly Produce Process(Punching,Winding,VPI Process,Balance,Assembly,Test)

6.Strong Package Ensure Motor safe enough for Ship or Truck Transportation.

7.Cargo,cantainer,shipment specification to ensure we are more professional.
