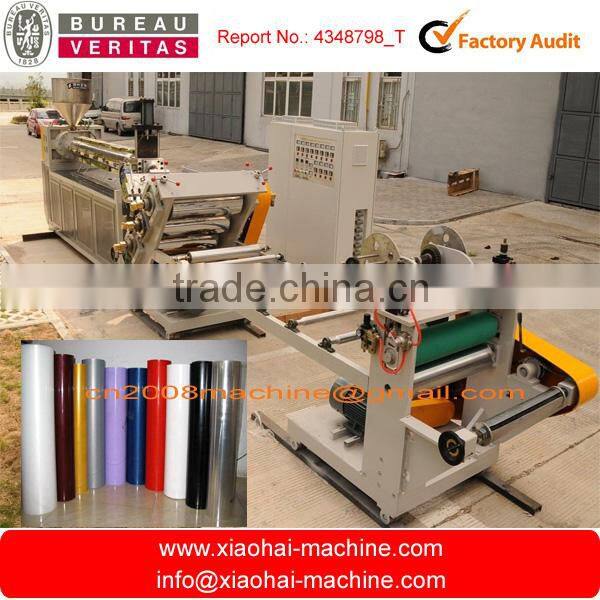

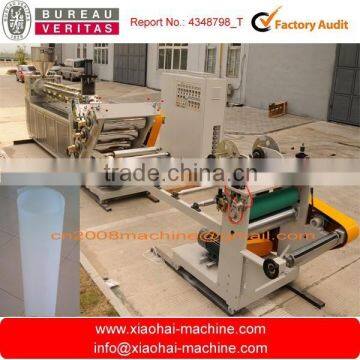

HAS VIDEO PET PP PS Plastic Sheet Extruder For Plastic Cup And Cup Lid And All Kinds of Plastic Cover Quality Choice

 PET PP PS Plastic Sheet Extruder For Plastic Cup And Cup Lid

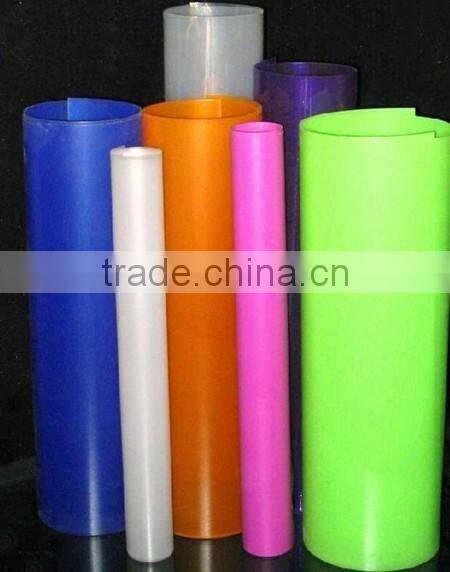

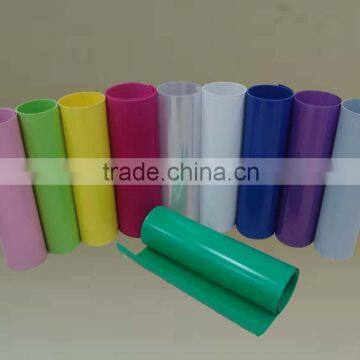

Plastic Sheet  use to make sheet for cup And Cup Lid And Any sheet Usage.

I:GENERAL INTRODUCTION

1) Mainly used to produce PP, PS(HIPS),PE plastic sheets for beverage mugs, ice cream cups, jelly cups and other packing containers

2)Max. Sheet width: 700mm

3) Sheet thickness is 0.3-2.0mm

4)24 HOURS production capacity is 4000kg

5) Output: 170kg/hour

6) Total start power: 120kw

7)average consumption :80kw

8) Overall dimensions: 13m x 2.5m x 2 m

9)weight of machine 5(ton)

II:MAIN PART OF SHEET EXTRUDER MACHINE

1)gearbox model: hardface model 250 ,speed rato:14:1

(made in china xiaoshan)

2) Screw diameter: 100mm,L/D ration 32:1(zhoushan)

3)Screw rotating speed: 0—90rpm

4)Screw material: 38CrMOALA

5)Screw heat treatment Nitriding hardness≥HV85,depth:0.5—0.7mm

6)Barrel heat treatment Nitriding hardness≥HV950,

depth: 0.5—0.7mm

7) Main motor power: 55kw(made in china)

8) screw heating power:6area x7kw/area=42kw

9)Tee joint heating and net change device heating power is :2area x3power/area=6kw

10) T-die Runner: clothes-hanger pattern

11)t-die width :800mm,heating power=15kw( 5area x3 kw/area=15kw)

12)hydraulic net change device ,hydraulic station motor:2.2kw

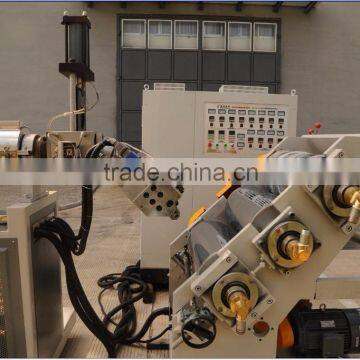

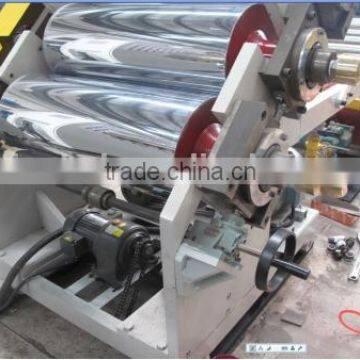

III :THREE ROLLER PART

1)three roller size :350x770mm(made in china )

2) Three roller material: NO.45

seamless steel tube, inner surface of roller have water circulation system (made in china)

3)Three roller motor:5.5kw

4)Three roller reduction box:wpa-120  speed ratio :120-A

4)Three roller model :45degree arrange(the same as above picture)

5) Three rollers bounce: ≤0.011mm

6) Three rollers surface roughness≤Ra 0.025

7) Three rollers transmission: one motor control three roller simultaneous transmission

8) Three rollers linear speed: 20 m/min

IV: (Traction) part

 1)Rubber roller: 180×770mm (place of origin)

2)Traction roller: 180×770mm (made in our factory)

3)rewinding sheet roller: 2 pieces (industry standard)

4)Lateral sheet rewinding device (two sides): 1 set

5)Cutter: 1 group

6)Motor: 3KW-6

7)Speed reducer 100, speed ratio: 100-A (JIEPAI, made in hangzhou)

8)Transition roller and sliding rollers altogether 7 pieces

 9)Traction speed: 21 m/min

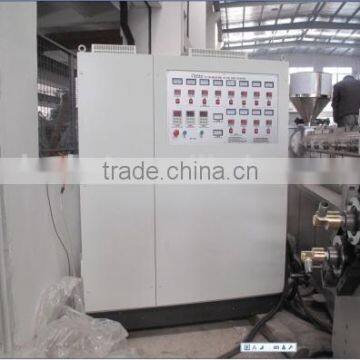

V:Electrical Part

1)converter and motor : 55KW (1 set), 5.5KW (1 set) ,3.7kw(1set),made in china

3)Solid state relay: Lanning (Sino-US joint venture)

4)Breaker and A.C. contactor: LS, made in S. Korea

5)Temperature controller, made in Shanghai

6)Aviation plug: made in Beijing

7)Other electrical components: CHINT, made in China

8)Thermal tube radiator seat: made in Yueqing, Zhejiang

water cooling tower
