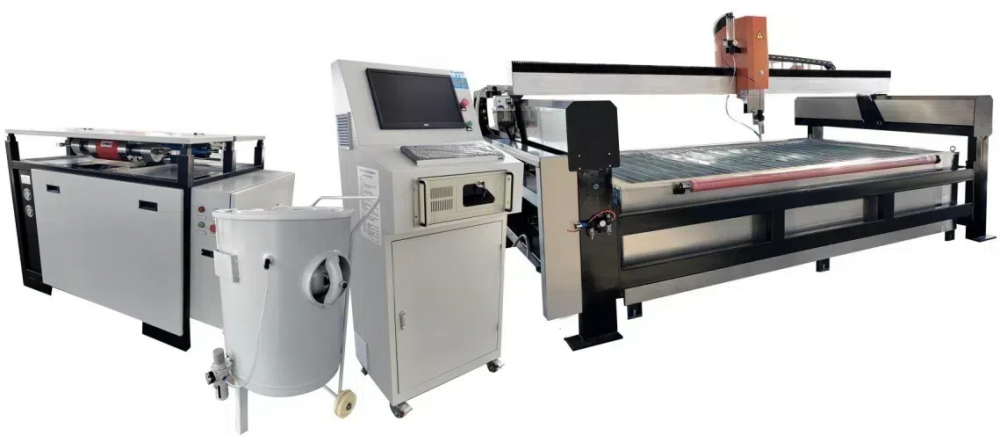

Machine de découpe à jet d'eau fiable pour l'industrie de la découpe de pierre, de marbre et de porcelaine

Moteur principal Moteur Puissance

37kW(50HP)

Pression maximale Pression

420Mpa

Débit d'eau maximal Water Débit

3.8L/min

Diamètre d'orifice maximal disponible Orifice Diamètre

0.33mm

Rapport de transfert de pression Transfert Rapport

1:21

Capacité du réservoir d'huile capacité

120L

Alimentation électrique

380V/50Hz/3PH

Longueur/largeur/hauteur

1710/1500/1191

Poids

980kg

Pièces principales

Marque

Image de référence

Intensificateur

37KW

Moteur

Siemens/Innomotics（BEIDE）

TENSION

380V/50HZ/3P

PLC

OMRON

échangeur de chaleur Echangeur

Refroidissement à l'huile cooling

Système de contr?le Système

Contr?le automatique basse/haut pression

Affichage de température Display

Affichage numérique de température température display

Volume de l'accumulateur

1.0L

Filtre basse pression

10μ

Alimentation en eau Supply

1/2"

Pression d'eau Pression

0.3Mpa

évacuation d'eau Drain

3/8"

Connexion de la canalisation Connection

HP 3/8" M20 x 1.5

Pression d'air comprimé Air Pression

0.6Mpa

Connexion pour le tuyau Hose

6mm

Fonction

Description

Refroidissement à l'huile Cooling

A un bon effet de refroidissement.

Alerte de surchauffe

Un compteur de contr?le de température électronique est utilisé pour surveiller la température de l'huile et déclencher une alerte de surchauffe pour éviter les problèmes d'équipement causés par une température d'huile trop élevée.

Filtration multi-étagée Filtration

Un dispositif de filtration d'eau à quatre étages est adopté pour éviter les problèmes de qualité de l'eau et prolonger la durée de vie de l'équipement.

Style structurel

Type pont

Course des axes X et Y

1500*6000mm

Course de l'axe Z

200mm

Précision de contr?le

±0.01mm

Précision de coupe

±0.2mm

Vitesse maximale de déplacement des axes X/Y

8000mm/min

Vitesse maximale de déplacement de l'axe Z

1000mm/min

Tête de coupe

Tête unique, 3 axes

Mode d'entra?nement

Servomoteur AC

Système de servo

INOVANCE

Vis sans fin

TBI

Pression atmosphérique

86Kpa~106Kpa

Concentration de poussière

Pas plus de 10mg/m³

Structure de l'axe X

Structure en aluminium/acier Structure

Réservoir d'eau

Acier inoxydable revêtu

Axe

3

A  Angle de rotation de l'axe

N/A

C  Angle de rotation de l'axe

N/A

Précision de contr?le

0.01mm

Précision de contr?le de l'angle

0.01°

La hauteur de la pièce peut être mesurée en temps réel pour une coupe précise.

PC industriel

écran LCD de 18.5 pouces

Weihong NcStudio

Prend en charge les fichiers de code DXF et NC

Fonction de traitement avant et arrière

Fonction de contr?le de rythme uniforme

Modes de traitement partiel et lisse

Fonction de traitement automatique de vitesse pour les petits arcs

Fonction de traitement de cercle

Fonction de conservation de la mémoire des coordonnées

Réglez librement le temps de retard

Fonction de pause, de reprise et de traitement à partir de toute division

Pression d'air d'entrée maximale

0.3Mpa

Pression d'air d'entrée minimale

0.2Mpa

Capacité d'abrasif

150Kg

Débit d'air d'entrée minimal

0.028 m³/min

Débit d'air de fonctionnement

0.005 m³/min

Contr?le d'auto-alimentation

Soupape d'air pour éviter les bouchages et les cassures

Auto-scellement

Alimentation électrique

3P/380V/50Hz

Puissance/courant électrique

5.8kW/15.2A

Puissance du compresseur

4.5kW

Volume du ventilateur

1350 r/min

Puissance/débit de la pompe à huile

1.5kW/61L/min

Taille de la canalisation (filetage interne)

G1 1/4

Réfrigérant

R22

Plage de contr?le de température

20~45℃

Dimensions（mm）

659*730*1551

Position d'installation

1. à l'intérieur, avec une hauteur nette d'au moins 4.5m.

2. Température : 5 - 40 ℃

3. Humidité relative maximale : 95 %

Exigences en matière de source d'eau

Pression> 0.3Mpa, eau douce water

Exigences en matière d'énergie :

Triphasé,380V, CA, 50hz, 100A, fluctuation de tension inférieure à 5 %

Exigences en matière de source d'air

Pression d'air comprimé d'alimentation : > 0.6 Mpa

Débit d'air comprimé d'alimentation : > 28.3 l / min

Exigences en matière d'huile Requirements

Besoin de 120L d'huile hydraulique anti-usure (46#);

Exigences en matière d'abrasif

 sable, taille 60 - 100 mesh, consommation : 15 - 45 kg / h
