Description du produit
I. Aper?u

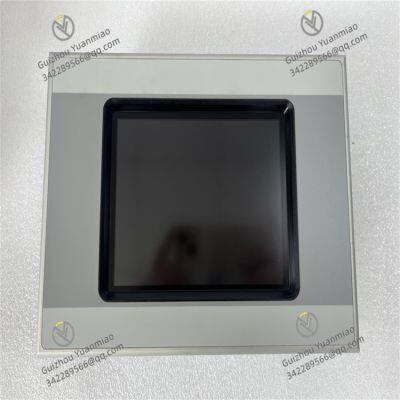

Eaton XVH-340-57CAN-1-10 est un dispositif industriel doté de fonctionnalités riches et d'une excellente performance, jouant un r?le clé dans le domaine du contr?le de l'automatisation industrielle. Il intègre des fonctionnalités telles qu'une interaction de données efficace, un contr?le précis et une excellente adaptabilité environnementale, et est con?u pour les environnements de production industrielle complexes. En tant que pont reliant différents équipements industriels et systèmes de contr?le, XVH-340-57CAN-1-10 peut collecter stablement les données des équipements sur site et transmettre précisément les commandes de contr?le aux actionneurs, garantissant le fonctionnement efficace et stable de l'ensemble du processus de production. Son concept de conception avancé et sa qualité fiable lui permettent de bien performer dans de nombreux scénarios industriels, en faisant un composant important indispensable dans le processus d'automatisation industrielle.
II. Paramètres techniques
Spécifications de l'affichage : équipé d'un écran de 5,7 pouces avec une résolution de 320×240 pixels, adoptant la technologie d'affichage couleur STN. Bien qu'il puisse être légèrement inférieur à certains écrans TFT haut de gamme en termes de richesse de couleur et de contraste, il peut présenter clairement diverses informations telles que les paramètres de fonctionnement des équipements et les alertes, répondant aux besoins d'affichage de texte et de graphiques courants dans les applications industrielles, et satisfaisant les exigences des opérateurs dans les environnements industriels pour l'identification rapide des informations clés.
Technologie tactile : Adopte la technologie tactile infrarouge, qui a les avantages d'une longue durée de vie et d'une forte capacité anti-interférence par rapport aux technologies tactiles résistives et capacitives. Même dans des environnements industriels difficiles avec des taches d'huile, de la poussière, etc., il peut répondre précisément aux opérations tactiles de l'opérateur, garantissant la fluidité de l'interaction homme-machine et réduisant les erreurs opérationnelles causées par un toucher insensible.
Interfaces de communication :
Interface Ethernet : Prend en charge les normes 100Base-TX/10Base-T, permettant une connexion rapide et stable au réseau interne de l'usine pour la transmission de données à haute vitesse. Elle peut être utilisée pour la surveillance à distance de l'état de fonctionnement des équipements, le téléchargement des fichiers de configuration des équipements et l'interaction de données avec le système de contr?le de l'ordinateur h?te, améliorant considérablement la commodité et la réactivité de la gestion de production.
Interface USB : En tant qu'interface importante pour l'extension du dispositif et la transmission de données, elle peut être utilisée pour connecter des dispositifs de stockage externes (tels que des clés USB) pour des opérations pratiques telles que la sauvegarde de programmes et l'exportation d'enregistrements de données ; elle peut également connecter des dispositifs USB spécifiques pour réaliser l'extension de fonction.
Interface CAN : Conforme au protocole de communication CANopen, qui est largement utilisé dans le domaine de l'automatisation industrielle et a les caractéristiques d'une haute fiabilité, d'une forte réactivité et d'une excellente capacité de communication multi-n?uds. Grace à l'interface CAN, XVH-340-57CAN-1-10 peut monter jusqu'à 127 dispositifs, construisant un grand et stable réseau de contr?le industriel pour garantir une collaboration efficace entre différents dispositifs.
Paramètres d'alimentation : La plage de tension de fonctionnement est de 20,4 V CC à 28,8 V CC. Cette conception d'entrée de tension large peut s'adapter aux conditions d'alimentation de différents sites industriels, réduire l'impact des fluctuations de tension sur le dispositif et garantir le fonctionnement stable du dispositif. Dans des conditions de fonctionnement typiques, le dispositif a une faible consommation d'énergie, réduisant efficacement la consommation d'énergie et répondant aux besoins d'économie d'énergie de l'industrie moderne.
Niveau de protection : Le panneau avant du dispositif a un niveau de protection IP65, qui peut empêcher efficacement la poussière et l'eau, et peut résister aux jets d'eau à basse pression de toutes les directions, garantissant un fonctionnement normal dans des environnements industriels poussiéreux, humides ou même légèrement arrosés ; le niveau de protection arrière est IP20, offrant une protection de base pour les composants électroniques internes pour empêcher l'entrée d'objets étrangers.
Spécifications physiques : Le dispositif a une forme compacte, avec une largeur de panneau avant de 212 mm et une hauteur de 156 mm, et une profondeur d'installation appropriée, qui peut être facilement intégrée dans différents armoires de contr?le industriel, économisant l'espace d'installation. La structure globale est robuste et durable, avec un bo?tier métallique et un panneau avant, qui non seulement améliore la résistance mécanique du dispositif, mais aussi isole efficacement les interférences électromagnétiques externes, améliorant la stabilité et la fiabilité du dispositif.
III. Caractéristiques fonctionnelles
Prise en charge d'éléments d'interface riches : Intègre divers éléments d'interface communs tels que des boutons, des bo?tes de saisie, des images, etc. Grace à des opérations simples de glisser-déposer et de configuration, une interface d'interaction homme-machine répondant aux besoins réels peut être rapidement construite. Les opérateurs peuvent effectuer facilement des opérations telles que la configuration de paramètres, le contr?le de démarrage/arrêt et la visualisation de l'état en temps réel des équipements grace à ces éléments d'interface, simplifiant considérablement le processus d'opération et améliorant l'efficacité de production.
Capacité de mise en réseau de communication flexible : Grace à ses interfaces de communication diverses et puissantes, XVH-340-57CAN-1-10 peut facilement communiquer et se connecter à différents types d'équipements. Qu'il forme un petit système de contr?le d'automatisation avec des équipements industriels sur site tels que des PLC, des capteurs et des actionneurs, ou qu'il accède à un grand réseau d'automatisation d'usine, il peut réaliser un raccordement sans faille. Grace au protocole CANopen, l'état de fonctionnement de différents équipements dans le réseau peut être précisément contr?lé, réalisant un contr?le collaboratif distribué pour répondre aux besoins de contr?le des processus de production industrielle complexes.
Mécanisme de protection de sécurité fiable : équipé de fonctions de sécurité complètes, telles qu'une protection par mot de passe de niveau 200. Les opérateurs avec des autorisations différentes ont des droits d'opération différents, qui peuvent empêcher efficacement les personnes non autorisées de mal opérer ou de modifier malicieusement le dispositif, garantissant la sécurité et la stabilité du processus de production. En même temps, le dispositif prend pleinement en compte la sécurité électrique dans sa conception, avec des fonctions de protection contre la surtension et la surintensité pour empêcher les dommages au dispositif et aux personnes dues à des pannes électriques.
Développement et maintenance de programmes pratiques : Le logiciel de développement basé sur la norme IEC61131-3 offre aux utilisateurs un environnement de programmation familier et pratique, facilitant le développement et le débogage de la logique de contr?le. En combinaison avec le logiciel Galileo, il peut facilement créer des interfaces visuelles intuitives et conviviales, réduisant les co?ts et les difficultés de développement. En outre, le dispositif prend en charge la fonction de permutation à chaud, permettant de remplacer directement les modules défectueux pendant le fonctionnement du système sans arrêter la machine, raccourcissant considérablement le temps de maintenance de l'équipement et réduisant les pertes causées par les interruptions de production dues aux pannes d'équipement.
Forte adaptabilité environnementale : En plus d'avoir un niveau de protection élevé, le dispositif se comporte bien en matière de résistance aux vibrations et aux interférences électromagnétiques. Des conceptions de circuits spéciales et des mesures d'isolement sont adoptées pour réduire efficacement l'impact des vibrations externes et des interférences électromagnétiques sur le fonctionnement normal du dispositif, garantissant un fonctionnement stable même près de sources d'interférence fortes telles que des moteurs et des convertisseurs de fréquence. La plage de température de fonctionnement est de 0°C à 50°C, qui peut s'adapter aux variations de température dans la plupart des environnements industriels, et peut fonctionner de manière fiable que ce soit près d'un four industriel à haute température ou dans un atelier de réfrigération relativement froid.
IV. Pannes courantes et solutions
écran tactile non réactif
Causes possibles : Saleté ou dommage sur la surface de l'écran tactile ; défaillance du capteur tactile infrarouge ; plantage du dispositif.
Solutions : Nettoyer la surface de l'écran tactile avec un linge doux propre pour éliminer l'huile, la poussière et autres saletés ; si l'écran tactile est endommagé, contacter des techniciens de maintenance professionnels pour le remplacer ; essayer de redémarrer le dispositif. Si le dispositif ne peut toujours pas répondre normalement, il peut s'agir d'une défaillance du logiciel système, et le logiciel système doit être réinstallé ou mis à niveau.
échec de la connexion de communication
Causes possibles : Cables de communication desserrés ou endommagés ; paramètres d'interface incorrects ; panne de réseau.
Solutions : Vérifier les connexions des cables de communication pour vous assurer que les connecteurs de cable sont bien insérés sans jeu. Si le cable est endommagé, le remplacer en temps utile ; accéder à l'interface de configuration de communication du dispositif pour vérifier si les paramètres de configuration des interfaces Ethernet, CAN, etc. sont corrects, tels que l'adresse IP, le masque de sous-réseau, le débit binaire, etc. ; vérifier l'état de fonctionnement des équipements de réseau (tels que les routeurs, les commutateurs) pour vous assurer de la fluidité du réseau, et tester la connexion réseau via la commande ping.
Affichage anormal (tels que des caractères illisibles à l'écran, écran noir, etc.)
Causes possibles : écran endommagé ; défaillance de la carte graphique ; surchauffe du dispositif.
Solutions : Si l'écran a des problèmes tels que des caractères illisibles ou un écran noir, vérifier d'abord le refroidissement du dispositif, nettoyer la poussière dans les trous de ventilation du dispositif pour assurer un refroidissement normal du dispositif. Si le problème persiste, il peut s'agir d'une défaillance matérielle de l'écran ou de la carte graphique, et contacter le service après-vente du fabricant pour une inspection et une maintenance.
Le dispositif ne peut pas démarrer
Causes possibles : Panne d'alimentation ; dommage de la carte mère ; perte de fichiers système.
Solutions : Utiliser un multimètre pour mesurer la tension de sortie de l'alimentation pour vérifier si l'alimentation fonctionne normalement. Si l'alimentation est défaillante, la remplacer par un module d'alimentation approprié ; si l'alimentation est normale, il peut s'agir d'un problème avec la carte mère ou les fichiers système. Le dispositif doit être envoyé au fabricant pour une maintenance professionnelle, telle que la réinstallation du système ou le remplacement de la carte mère.
