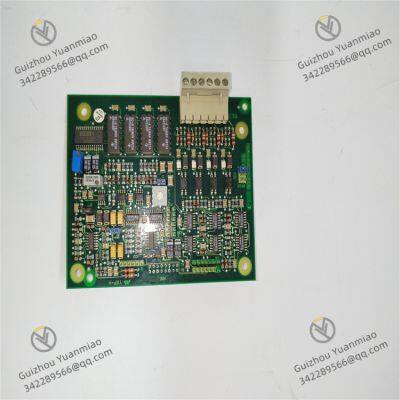

ABB DSTS105 3BSE007286R1 Unité de rampe

L'ABB DSTS105 3BSE007286R1 est un module de sortie numérique haute performance appartenant à la série ABB Advant OCS (Open Control System). Dans les systèmes de contr?le d'automatisation industrielle, il assume principalement la tache de convertir les commandes de contr?le en signaux de sortie numériques et de les envoyer à l'équipement exécutif externe. Il peut recevoir les signaux de contr?le des systèmes de contr?le tels que les PLC et les DCS, les traiter grace aux circuits internes et sortir les signaux numériques correspondants pour entra?ner les mécanismes exécutifs externes tels que les relais, les électrovannes et les contacteurs, réalisant ainsi un contr?le précis de l'équipement industriel. C'est un pont important reliant le système de contr?le et l'équipement exécutif.

•


• Paramètres d'alimentation: L'alimentation de fonctionnement est de 24V CC, avec une plage de fluctuation de tension autorisée de ±10%, ce qui lui permet de s'adapter aux fluctuations de tension d'alimentation sur les sites industriels et de garantir une alimentation stable pour le module.

• Canaux de sortie: Il est équipé de 4 canaux de sortie numérique, chacun pouvant sortir indépendamment des signaux de contr?le, répondant aux besoins de contr?le de plusieurs appareils dans les scénarios de contr?le industriel de petite et moyenne taille.

• Type de signal de sortie: Il adopte le mode de sortie relais, avec une capacité de contact de sortie de 250V AC/5A ou de 30V DC/5A (charge résistive), ce qui peut entra?ner divers relais de petite et moyenne taille, électrovannes, indicateurs lumineux et autres équipements exécutifs externes.

• Performance d'isolation: Une conception d'isolation électrique est adoptée entre les canaux et entre les canaux et l'alimentation, avec une tension d'isolation allant jusqu'à 2500V AC, empêchant efficacement les signaux d'interférence externes d'affecter le module et le système de contr?le, et améliorant la capacité anti-interférence et la sécurité du système.

• Temps de réponse: Le temps de réponse du signal de sortie est court. Habituellement, le temps de mise en marche n'excède pas 10 ms et le temps d'arrêt n'excède pas 5 ms, garantissant que les commandes de contr?le peuvent être rapidement transmises à l'équipement externe pour répondre aux besoins de contr?le en temps réel.

• Adaptabilité environnementale: La plage de température de fonctionnement est de 0°C à +60°C, et la plage de température de stockage est de -40°C à +85°C ; l'humidité relative est de 5% à 95% (sans condensation) ; le niveau de protection est IP20, adapté pour être installé dans des armoires de contr?le pour empêcher la poussière et les objets étrangers d'entrer, garantissant le fonctionnement stable du module dans des environnements industriels complexes.

• Dimensions: Adoptant une conception compacte, la taille est d'environ 100 mm × 80 mm × 60 mm (longueur × largeur × hauteur, sujette au produit réel), ce qui facilite l'installation et la disposition dans l'armoire de contr?le, économisant de l'espace.

•


• Contr?le de sortie stable et fiable: Les 4 canaux de sortie relais peuvent sortir stablement des signaux de contr?le, et les contacts de relais ont une grande capacité, ce qui peut entra?ner de manière fiable divers équipements exécutifs externes, garantir l'exécution précise des commandes de contr?le, réduire les mauvaises opérations de l'équipement causées par des signaux de sortie instables et garantir la stabilité de la production industrielle.

• Excellente protection d'isolation: La conception d'isolation électrique parfaite peut non seulement bloquer efficacement les interférences externes, protéger le circuit interne du module et le système de contr?le contre les dommages, mais aussi empêcher les interférences causées par la différence de potentiel entre différents équipements externes, améliorant la sécurité et la fiabilité du système.

• Compatibilité flexible: Il peut être intégré de manière transparente avec d'autres modules et systèmes de contr?le de la série ABB Advant OCS, et peut également être adapté à des systèmes de contr?le tels que les PLC et les DCS de plusieurs marques, facilitant l'expansion et la mise à niveau du système et s'adaptant à différentes architectures de contr?le d'automatisation industrielle.

• Installation et maintenance pratiques: La conception modulaire et les méthodes d'installation standardisées (telles que l'installation sur rail DIN) rendent le processus d'installation simple et pratique, et il peut être rapidement intégré dans le système de contr?le ; la surface du module est équipée d'indicateurs LED, qui peuvent afficher de manière intuitive l'état de fonctionnement de chaque canal de sortie (par exemple, allumé, éteint), facilitant les techniciens de maintenance à juger rapidement si le canal fonctionne normalement et améliorant l'efficacité de l'enquête sur les pannes.

• Large adaptabilité environnementale: Il peut fonctionner stablement dans une large plage de températures et a une bonne adaptabilité aux facteurs environnementaux industriels tels que l'humidité et les vibrations. Il peut fonctionner de manière fiable dans les ateliers industriels avec plus de poussière et de grandes variations de température, réduisant l'impact des facteurs environnementaux sur les performances de l'équipement.
