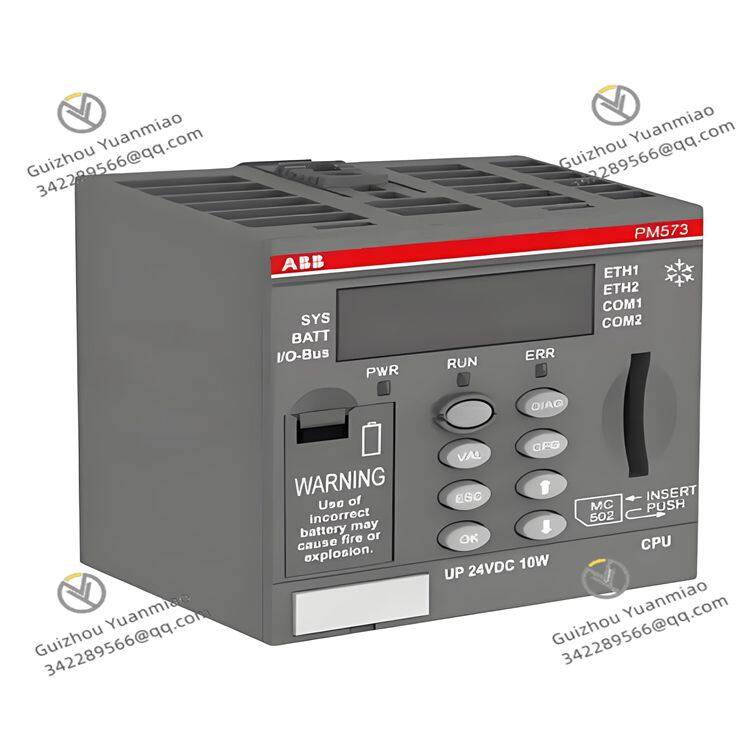

ABB PM573-ETH 1SAP130300R0271 Module de processeur

Aper?u

ABB PM573-ETH (Modèle : 1SAP130300R0271) est un contr?leur intelligent haute performance spécialement con?u pour l'automatisation industrielle et les systèmes électriques, appartenant à la série ABB ProSys. En tant que composant central des solutions d'automatisation d'ABB, ce contr?leur intègre la technologie de microprocesseur avancée et les capacités de communication Ethernet industrielle, capable de fournir des fonctions fiables de traitement de données, de contr?le logique et de gestion de communication pour les systèmes de contr?le de moyenne et grande envergure. Ses scénarios d'application incluent l'automatisation des sous - stations dans l'industrie électrique, les systèmes de contr?le distribué (DCS) dans le contr?le des processus industriels, les systèmes de surveillance intelligente dans le domaine des transports, et le contr?le de raccordement au réseau dans la production d'énergie renouvelable, etc. Grace à la collecte et à l'analyse précises des données, le PM573-ETH peut réaliser la surveillance de l'état des équipements, le diagnostic des pannes et la maintenance prédictive, améliorant considérablement l'efficacité et la fiabilité du fonctionnement du système.

Principe de fonctionnement

Le PM573-ETH est basé sur le concept de conception modulaire, principalement composé d'une unité centrale de traitement (CPU), d'interfaces d'entrée/sortie (I/O), de modules de communication et d'une unité d'alimentation. Le CPU adopte un microprocesseur 32 bits haute performance avec une fréquence principale allant jusqu'à 200MHz, capable de traiter rapidement des algorithmes de contr?le complexes et des opérations logiques. Le contr?leur collecte en temps réel les données des capteurs sur site via l'interface I/O (telles que les grandeurs analogiques comme la tension, le courant et la température, ainsi que les grandeurs numériques comme l'état des interrupteurs), les convertit en signaux numériques et les transmet au CPU. Le CPU traite et analyse les données selon la stratégie de contr?le prédéfinie, génère les instructions de contr?le correspondantes, puis les sort vers les actionneurs (tels que les disjoncteurs, les contacteurs, etc.) via l'interface I/O.

Paramètres techniques

•


• Performances du processeur: Microprocesseur 32 bits, fréquence principale de 200MHz, mémoire flash de 2MB intégrée et 128KB de RAM

• Interfaces I/O: Prend en charge jusqu'à 32 points d'entrée/sortie numériques et 16 points d'entrée/sortie analogiques (extensibles)

• Interfaces de communication:

• 2 interfaces Ethernet redondantes (RJ45), prenant en charge l'autonégociation 10/100Mbps

• 2 interfaces RS485, prenant en charge des protocoles tels que Modbus RTU et IEC 60870-5-103

• Modules de communication optionnels tels que Profibus DP et CANopen

• Protocoles de communication: Modbus TCP, IEC 61850, DNP3, OPC UA, etc.

• Alimentation de fonctionnement: 24VDC (-20%~+25%), consommation d'énergie ≤15W

• Température de fonctionnement: -25℃~+70℃ (type standard), -40℃~+85℃ (type étendu)

• Température de stockage: -40℃~+85℃

• Humidité relative: 5%~95% (sans condensation)

• Classe de protection: IP20 (type standard), extensible à IP65 (avec enceinte de protection)

Caractéristiques fonctionnelles

1. Conception haute fiabilité

• Adopte une alimentation et des interfaces de communication redondantes, prend en charge la permutation à chaud pour garantir le fonctionnement ininterrompu du système

• Horloge de surveillance intégrée et circuit de surveillance de l'alimentation pour la détection en temps réel de l'état du système

• Sélection de composants de niveau industriel, adaptés à des environnements difficiles (haute température, vibrations, interférences électromagnétiques)

2. Puissantes capacités de traitement de données

• Prend en charge le contr?le logique complexe et les opérations d'algorithmes avancés (tels que le contr?le PID, l'analyse FFT)

• Mémoire tampon de données de grande capacité intégrée, capable de stocker ≥10 000 enregistrements historiques

• Prend en charge le traitement parallèle multitache avec un temps de réponse ≤1ms

3. Capacité de communication et d'intégration flexible

• Prise en charge de plusieurs protocoles, permettant l'intégration transparente d'équipements et de systèmes de différents fabricants

• Prend en charge la norme IEC 61850, adapté aux systèmes d'automatisation de sous - stations intelligentes

• Serveur web intégré, prenant en charge la configuration, la surveillance et le diagnostic à distance

4. Mécanisme de protection de sécurité complet

• Gestion hiérarchique des autorisations utilisateur, prenant en charge la protection par mot de passe et le contr?le d'accès

• Transmission de données chiffrées pour prévenir l'accès non autorisé

• Fonctions de auto - diagnostic de panne et d'alarme, prenant en charge l'enregistrement et la tra?abilité des événements

5. Maintenance et expansion pratique

• Conception modulaire, prenant en charge le remplacement en ligne des modules défectueux

• Fournit des outils de configuration graphiques (tels que ABB Control Builder M) pour simplifier la programmation et le débogage

• Prend en charge la mise à niveau en ligne du micrologiciel pour protéger l'investissement de l'utilisateur

6. Caractéristiques d'économie d'énergie et de protection de l'environnement

• Conception basse consommation, conforme aux normes d'efficacité énergétique industrielles

• Prend en charge le mode veille et la gestion intelligente de l'alimentation

• Réduit le temps d'arrêt du système et abaisse les co?ts d'exploitation et de maintenance
