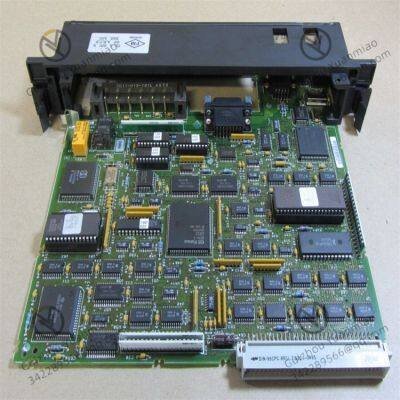

GE IC697BEM733 Module d'extension de bus

• Basé sur la norme du bus VME, prenant en charge la transmission de données parallèles à haute vitesse à des taux compatibles avec le rack principal (jusqu'à ~40 Mo/s), répondant aux exigences de faible latence pour les scénarios de contr?le en temps réel.

• Configuration de bus redondant double (nécessite des modules jumelés) améliore la fiabilité du système, idéale pour les applications de contr?le critiques (par exemple, les industries de l'énergie et de la chimie).

• Connecte plusieurs racks d'extension (généralement prend en charge 4–8 racks, selon la configuration du système).

• Distances maximales entre racks:

• Cable cuivre: ~3 mètres (pour les extensions à courte portée).

• Fibre optique: Jusqu'à 2 kilomètres (pour les extensions à longue portée entre ateliers ou campus).

• Transfert de données bidirectionnel: Permet l'échange en temps réel de commandes de contr?le, de paramètres de configuration (CPU principal → modules d'extension) et de données de capteur/retour d'état (modules d'extension → CPU principal).

• Synchronisation multi-racks: Calibre le timing de fonctionnement de tous les racks d'extension via les signaux d'horloge du bus, garantissant des actions cohérentes entre les modules (par exemple, l'acquisition de données analogiques synchronisée, les sorties numériques chronométrées).

• Des circuits de auto-diagnostic intégrés surveillent l'état de communication du bus (par exemple, perte de signal, erreurs de transmission, déconnexion du rack).

• Alerte le CPU principal via des feux indicateurs (par exemple, COM, FAULT) ou des messages de bus en cas de panne, prenant en charge le stockage des codes de panne pour une résolution rapide des problèmes.

• Mécanisme de commutation de bus redondant (dans les configurations de redondance double) bascule automatiquement vers les liens de secours en cas de défaillance du lien principal, garantissant une communication continue.

• Conception de clavetage mécanique: Empêche l'installation incorrecte du module, évitant les pannes de communication causées par un mauvais alignement.

• Prise en charge du hot-swapping (certains modèles): Permet le remplacement du module pendant le fonctionnement du système, minimisant les temps d'arrêt.

• Résilience environnementale: Fonctionne de -20°C à 60°C (-4°F à 140°F), stocke de -40°C à 85°C (-40°F à 185°F); résiste aux chocs (30g) et aux vibrations (5–2kHz), adapté aux environnements industriels difficiles.

Avantages uniques de l'IC697BEM733:

• Extension à longue portée: La prise en charge de la fibre optique permet une transmission de 2 km, idéale pour connecter des équipements sur de grands campus industriels ou des batiments.

• Redondance double: Améliore la fiabilité pour les processus critiques sans interruption (par exemple, la production d'énergie, le contr?le des réactions chimiques).

1. Lignes de production à grande échelle (par exemple, la fabrication automobile, le laminage d'acier): Contr?le centralisé entre les ateliers géographiquement dispersés via le BEM733.

2. Systèmes de contr?le redondants (par exemple, les centrales électriques, les installations de traitement d'eau): Deux modules BEM733 créent des buses redondants pour prévenir les pannes du système dues à des défauts ponctuels.

3. Mises à niveau des usines intelligentes: Rétrofit des équipements hérités (par exemple, les machines-outils CNC, les robots) dans les systèmes PLC existants via les racks d'extension pour une mise à niveau intelligente.
