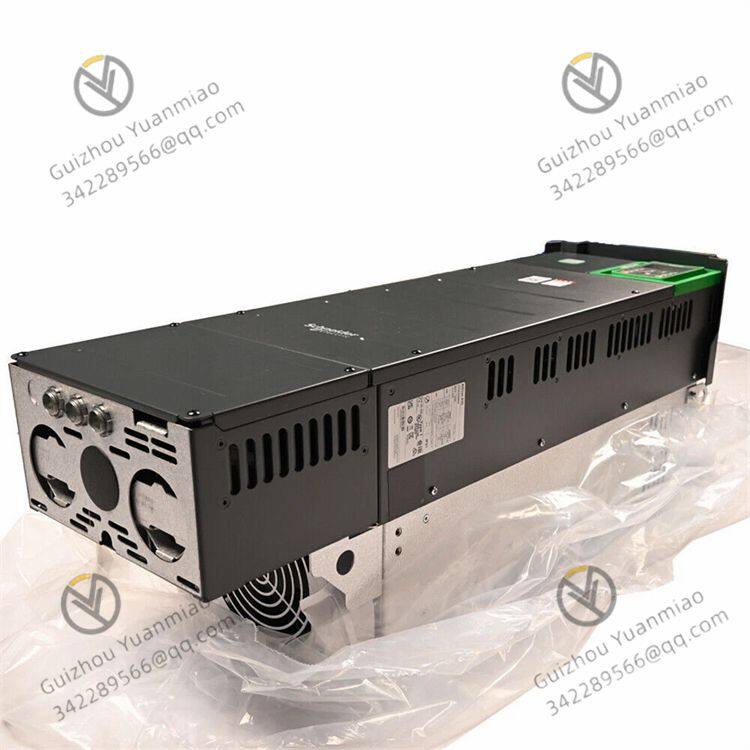

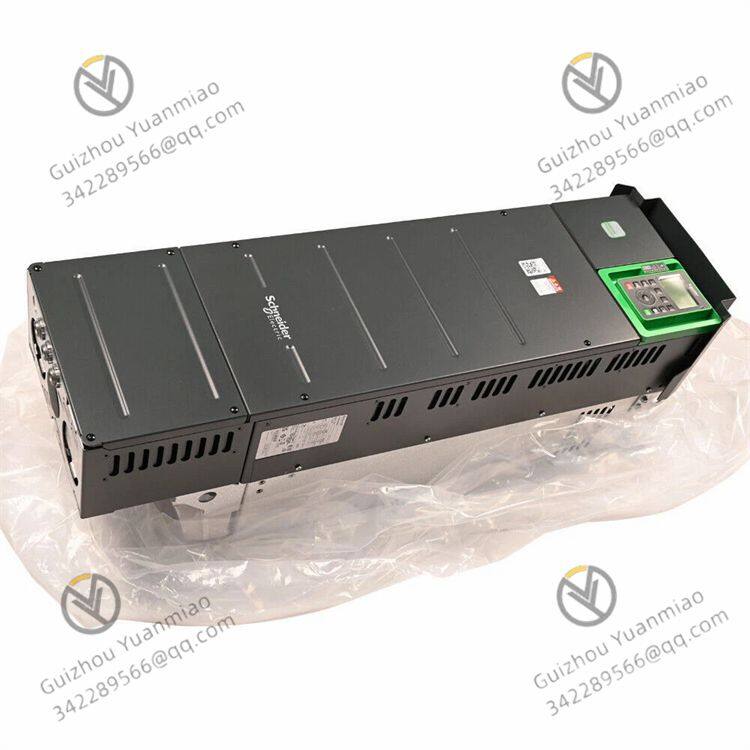

Module d'onduleur Schneider ATV630D55N4

Tension d'alimentation : La plage de tension d'alimentation nominale est de 380V à 480V, avec une plage de fluctuation autorisée de -15% à +10%.

Fréquence d'alimentation : Prend en charge une fréquence d'alimentation de 50Hz à 60Hz, avec une déviation autorisée de ±5%.

Puissance du moteur : 55kW (75ch) sous charge normale et 45kW (60ch) sous charge lourde.

Courant de sortie : Le courant transitoire maximal sous charge normale est de 116,6A pendant 60 secondes, et sous charge lourde est de 132A pendant 60 secondes.

Contr?le précis de la vitesse : La fréquence de commutation nominale est de 2,5kHz, et la plage de fréquence de sortie est de 0,0001Hz à 0,5kHz, ce qui peut contr?ler précisément la vitesse du moteur, le rendant adapté aux occasions nécessitant un réglage fin et des performances stables.

Bonne compatibilité électromagnétique : Intègre un filtre CEM conforme aux normes EN/IEC 61800-3 Catégorie C3, qui peut minimiser les interférences électromagnétiques, répondre aux exigences réglementaires mondiales, et la distance d'application du filtre peut atteindre 150 mètres.

Haute performance de sécurité : Equipé de la fonction Safe Torque Off (STO), certifiée par la norme SIL 3, qui peut empêcher le démarrage accidentel du moteur et protéger la sécurité des personnes et des équipements. En même temps, il peut supporter un courant de court-circuit de ligne attendu allant jusqu'à 50kA, améliorant la résistance aux défauts électriques.

Plusieurs modes de contr?le : Prend en charge le mode standard de couple constant, le mode de couple optimisé et le mode standard de couple variable pour les moteurs asynchrones, ainsi que les modes de contr?le de moteur à aimants permanents et de moteur synchrone à réluctance pour les moteurs synchrones, ce qui peut répondre aux besoins de différents moteurs et de scénarios d'application.

Interfaces de communication riches : Equipé de protocoles de ports de communication Ethernet, Modbus série et Modbus TCP, et peut étendre divers modules de communication tels que Profibus DP V1 et Profinet via des fentes, facilitant l'intégration avec d'autres équipements ou systèmes de contr?le.

Fonction de vitesse prédéfinie : A 16 logiques d'entrée discrète de vitesse prédéfinie, qui peuvent sélectionner différentes vitesses de fonctionnement grace à des signaux d'entrée simples, facilitant le contr?le de la vitesse dans diverses conditions de travail.

Classe de protection : La classe de protection est IP21, conforme aux normes IEC 61800-5-1 et IEC 60529, offrant un certain degré de protection contre la poussière et l'intrusion d'objets étrangers.

Méthode de refroidissement : Adopte le refroidissement par convection forcée, qui peut maintenir la température de fonctionnement optimale sous charge lourde, garantissant le fonctionnement stable de l'équipement.

Dimensions globales : Environ 922mm × 290mm × 323mm (hauteur × largeur × profondeur), avec une structure compacte, pratique pour l'installation mural et facile à intégrer dans les systèmes existants.

Automation industrielle : Peut être utilisé dans diverses lignes de production, telles que la fabrication automobile et la fabrication électronique, pour contr?ler précisément la vitesse du moteur, réaliser l'automatisation et le raffinement des processus de production, et améliorer l'efficacité de production et la qualité des produits.

Industrie de contr?le de processus : Dans les industries telles que la chimie, la pharmacie, l'alimentation et les boissons, il peut être utilisé pour contr?ler des équipements tels que les pompes, les ventilateurs et les mélangeurs, ajuster précisément la vitesse du moteur selon les exigences du processus, et réaliser l'économie d'énergie et une production stable.

Domaine des services publics : Adapté aux stations d'épuration d'eau, aux stations d'épuration des eaux usées, aux centrales électriques et autres endroits, pour contr?ler la vitesse des moteurs tels que les pompes à eau et les soufflantes, garantissant le fonctionnement fiable des installations publiques et l'économie d'énergie.
