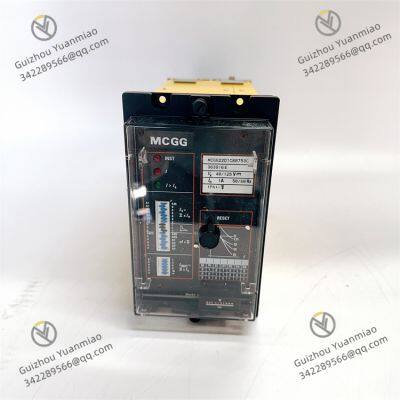

ALSTOM MCGG22D1CB0753C Contr?leur logique programmable

Conception multi-canaux
En tant que module de relais à 4 canaux, il peut traiter plusieurs canaux de signaux simultanément, permettant le contr?le et la surveillance de plusieurs appareils ou boucles, améliorant ainsi l'intégration du système et l'efficacité de contr?le.

Puissante capacité de traitement de signaux
Capable de recevoir et de traiter à la fois des signaux analogiques et numériques, il s'adapte à différents types de signaux d'entrée et répond aux exigences de divers scénarios de contr?le industriel.

Fonction d'alarme
Prend en charge l'entrée d'alarme et peut être connecté à des dispositifs ou systèmes d'alarme externes pour répondre en temps utile aux alarmes et aux situations dangereuses, améliorant ainsi la sécurité et la fiabilité du système.

Haute fiabilité
Con?u et fabriqué conformément aux normes industrielles pertinentes, il est adapté aux environnements industriels difficiles, fonctionnant de manière stable dans des conditions telles que l'humidité élevée et les vibrations, assurant un fonctionnement stable à long terme du système.

Tension de fonctionnement
Généralement une tension standard, mais les valeurs spécifiques doivent être déterminées selon les spécifications du produit. Plusieurs niveaux de tension peuvent être disponibles pour s'adapter à différents systèmes d'alimentation.

Fréquence de sortie
Répond aux exigences en matière de fréquence de sortie de signal en contr?le industriel et peut être configurée et ajustée selon les applications réelles.

Paramètres des canaux
Chaque canal prend en charge des plages spécifiques d'entrée/sortie analogique, comme une sortie de courant de 4–20 mA ou une sortie de tension de 0–10 V. L'entrée/sortie numérique est conforme aux normes de niveau logique correspondantes.

Entrée de signal
Re?oit des signaux analogiques (comme le courant, la tension) ou des signaux numériques (comme des signaux de commutation) provenant de capteurs, de contr?leurs ou d'autres appareils, et les transmet à l'unité de traitement interne du module.

Traitement de signal
Le microprocesseur interne ou le circuit logique analyse, convertit et traite les signaux d'entrée. Sur la base de programmes et d'algorithmes prédéfinis, il détermine si les signaux dépassent la plage normale ou répondent aux conditions d'alarme, etc.

Sortie de contr?le
Selon les résultats du traitement de signal, il sort des signaux de contr?le vers des appareils externes, comme contr?ler l'ouverture/fermeture de relais pour réaliser le contr?le d'actionneurs comme des moteurs et des vannes, ou sortir des signaux d'alarme vers des dispositifs d'alarme externes.

Fonction de communication
Si le module est équipé d'interfaces de communication (comme RS-485, Profibus, etc.), il peut communiquer avec des systèmes de niveau supérieur tels que DCS, PLC, pour réaliser des fonctions telles que la surveillance à distance, la configuration de paramètres et la transmission de données.

Vérification de l'environnement d'installation
Assurez-vous que la température et l'humidité ambiantes à l'endroit d'installation sont dans la plage de fonctionnement autorisée du module, sans forte interférence électromagnétique et de gaz corrosifs, et avec une bonne ventilation.

Installation sur rail
Si vous installez sur un rail DIN standard, encliquetez le module sur le rail et fixez-le avec des clips de rail ou des vis pour assurer une installation solide et éviter le desserrage d? aux vibrations ou aux chocs.

Connexion électrique

Traitement de mise à la terre
Mettez à la terre de manière fiable la borne de mise à la terre du module pour éviter les interférences électromagnétiques et assurer la sécurité personnelle.

Vérification avant mise sous tension
Utilisez un multimètre pour vérifier la résistance entre les bornes d'entrée d'alimentation pour vous assurer qu'il n'y a pas de court-circuit. Vérifiez que tout le cablage est sécurisé, que les vis des bornes sont serrées et que les cables ne sont pas endommagés ou en mauvais contact.

Test de mise sous tension
Mettez sous tension et observez si la lampe d'indication d'alimentation du module s'allume normalement. Si la lampe est éteinte, vérifiez le circuit d'alimentation et le module pour détecter tout dommage.
Vérifiez la communication entre le module et le système de niveau supérieur via le logiciel ou des programmeurs portables. Envoyez de simples commandes (comme lire les informations d'état ou le numéro de version) pour vérifier la bonne réception des réponses.

Test de signal d'entrée
Entrez différents types et amplitudes de signaux analogiques ou numériques dans les bornes d'entrée du module, et vérifiez si le module re?oit et identifie correctement les signaux via le logiciel de niveau supérieur ou la fonction d'affichage du module. Par exemple, entrez un signal de courant analogique de 4–20 mA et vérifiez que la valeur affichée correspond à l'entrée avec une erreur dans la plage autorisée.

Test de signal de sortie
Envoyez des commandes de contr?le via le logiciel de niveau supérieur ou un programmeur pour que le module sorte différents signaux de contr?le, et vérifiez la normalité des signaux de sortie. Pour les modules contr?lant les sorties de relais, vérifiez que les actions d'ouverture/fermeture des relais correspondent aux commandes ; pour les modules de sortie analogique, utilisez un multimètre pour mesurer la tension ou le courant aux bornes de sortie pour vous assurer qu'ils correspondent aux valeurs définies.

Test de fonction
Testez diverses fonctions du module, comme la fonction d'alarme. Simulez des conditions d'alarme pour vérifier si le module sort rapidement des signaux d'alarme et déclenche des alertes d'alarme via le système de niveau supérieur ou d'autres appareils. Si le module a plusieurs canaux, testez chaque canal individuellement pour vous assurer qu'il fonctionne normalement.

Configuration et optimisation des paramètres
Configurez les paramètres du module (comme la plage de signal d'entrée, les paramètres de filtrage, le type et la plage de signal de sortie, les seuils d'alarme, etc.) via le logiciel de niveau supérieur ou l'interface locale du module selon les besoins de l'application réelle. Après la configuration, effectuez des tests de fonctionnement réel, observez les performances du module dans des conditions de travail réelles et optimisez les paramètres si nécessaire pour obtenir les meilleurs effets de contr?le et les meilleures performances.
