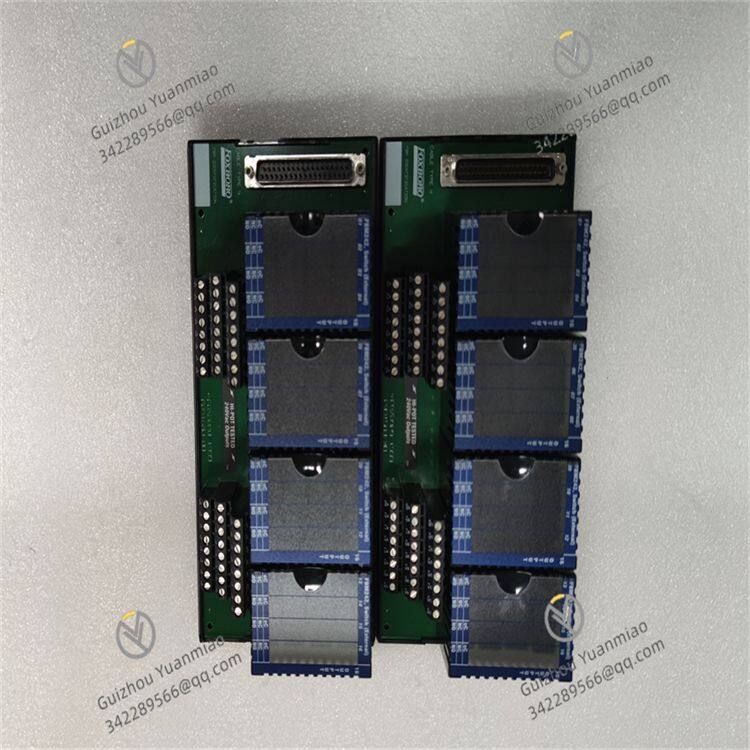

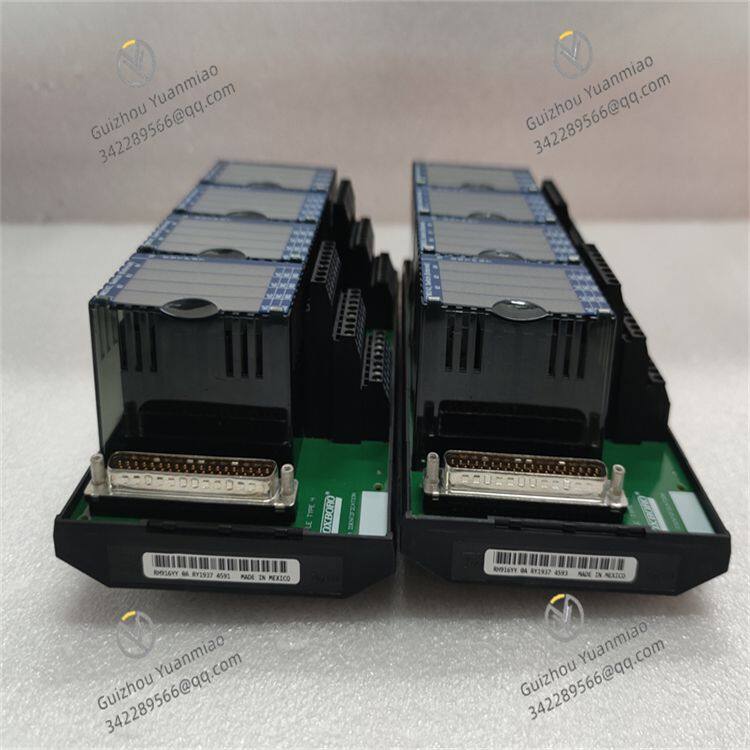

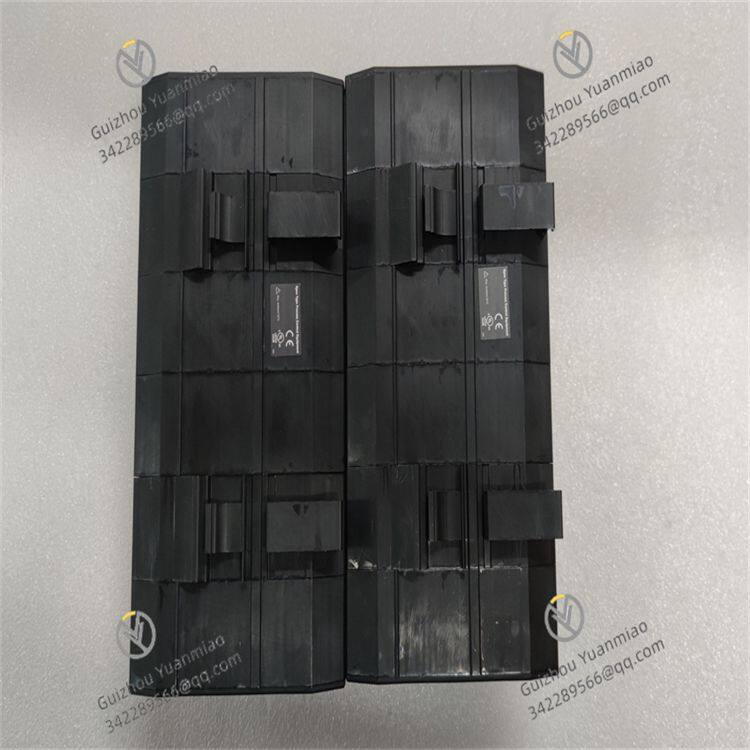

Foxboro FBM242 RH916YY Module d'interface de sortie discrète

Comprend 16 canaux de sortie discrets, permettant le contr?le simultané de plusieurs appareils externes.

Prend en charge des signaux de sortie discrets avec plusieurs tensions, notamment 15-60V CC, 120V CA/125V CC et 240V CA, répondant aux exigences de tension d'entrée des différents appareils de terrain.

Chaque canal de sortie est électriquement isolé, et l'isolation par groupe est appliquée lors de l'utilisation avec une excitation externe, empêchant efficacement les interférences électriques entre les canaux et améliorant la stabilité et la fiabilité du système.

Compact et durable, avec un bo?tier en acrylonitrile-butadiène-styrène (ABS), adapté aux armoires dans des environnements industriels difficiles de niveau G3, résistant à la poussière, à l'humidité, à la corrosion chimique et autres facteurs défavorables.

Exécute des programmes de I/O discrets ou de logique en échelonnage, avec des options configurables telles que le temps de filtrage d'entrée, la configuration de sécurité passive, la reprise en cas de défaillance et la sortie continue ou momentanée, permettant des paramétrages flexibles pour répondre à différentes exigences de contr?le en fonction des applications spécifiques.

Inclut divers ensembles de bornes (TA), tels que des limiteurs de courant, des fusibles, des sorties de relais avec alimentation externe/fusible/distribution d'énergie, des sorties à semi-conducteurs, des distributions d'énergie redondantes, etc., offrant plusieurs méthodes de connexion et de protection pour les appareils de terrain.

Des diodes électroluminescentes (DEL) sont installées à l'avant du module pour afficher intuitivement le statut de fonctionnement du module et le statut discret de chaque point de sortie, facilitant la surveillance sur site et la résolution de pannes.

Installé sur une plaque de base de la série Compact 200 pour montage sur rail DIN ou sur rack horizontal. Lors du démontage/du remplacement du module, il n'est pas nécessaire de déconnecter les cables de borne des appareils de terrain, l'alimentation ou les cables de communication, permettant une maintenance et un remplacement pratique.

Connecté aux modules de communication de bus de terrain ou aux processeurs de contr?le via un bus de terrain de module redondant de 2 Mbps, acceptant la communication de l'une ou l'autre voie (A ou B) du bus de terrain redondant. Même si l'une des voies tombe en panne, le module peut toujours communiquer via la voie active, garantissant la fiabilité de la communication.

Nécessite une licence logicielle de communication multi-fournisseur. Il peut remplacer les cartes Q d'I/O WDPF de Westinghouse, et après intégration, le processus est entièrement contr?lé par l'ensemble d'algorithmes avancé de la série VA. En fournissant une connexion entre l'Ensemble de borne (FTA) et le système de la série VA, tous les signaux de processus connectés au système Westinghouse peuvent être accédés et entièrement intégrés dans le système de la série VA pour l'affichage de l'opérateur, l'enregistrement historique, l'alerte, le contr?le, etc.

La stratégie de migration de la série I/A remplace les Unités de traitement distribuées (DPU) WDPF par des processeurs de contr?le/FCM de la série VA et fournit un remplacement carte par carte des modules d'I/O tout en conservant le cablage d'interface de processus et les armoires d'origine. Le nouveau FBM DCS du système de la série I/A s'insère directement dans les caisses Q existantes pour remplacer les cartes Q d'I/O de Westinghouse. Les cartes Q sont retirées des caisses Q, et leurs ensembles de bornes sont démontés. Chaque appareil est remplacé par le FBM DCS correspondant du système de la série I/A, réutilisant les unités de borne de carte d'I/O d'origine installées devant les cartes d'I/O.

Plage de mesure: Humidité 0-100 % HR.

Précision de mesure: La précision de mesure de l'humidité est de ±2 % HR.

Température de fonctionnement: -40°C à 85°C.

Signal de sortie: 4-20 mA.

Niveau de protection: IP67.

Matière du bo?tier: Acier inoxydable.

Tension d'alimentation: 12-36 VCC.

Le module perd la communication avec le système DCS, affichant ? panne de communication ? ou incapacité à transmettre des données.

Indicateurs lumineux anormaux sur le panneau de contr?le (par exemple, l'indicateur de communication n'est pas allumé ou clignote anormalement).

Problèmes de cablage

Conflit de protocole de communication

Panne matérielle du module

Les signaux de processus (par exemple, le courant, la tension) ne peuvent pas être acquis ou sortis normalement, avec un écart important entre les valeurs affichées et les valeurs réelles.

Interférence de signal

Panne de l'Ensemble de borne (FTA)

Configuration incorrecte des paramètres du module

Le module n'a pas d'alimentation, l'indicateur d'alimentation est éteint, ou il redémarre fréquemment.

Tension d'alimentation anormale

Panne de l'interface d'alimentation
