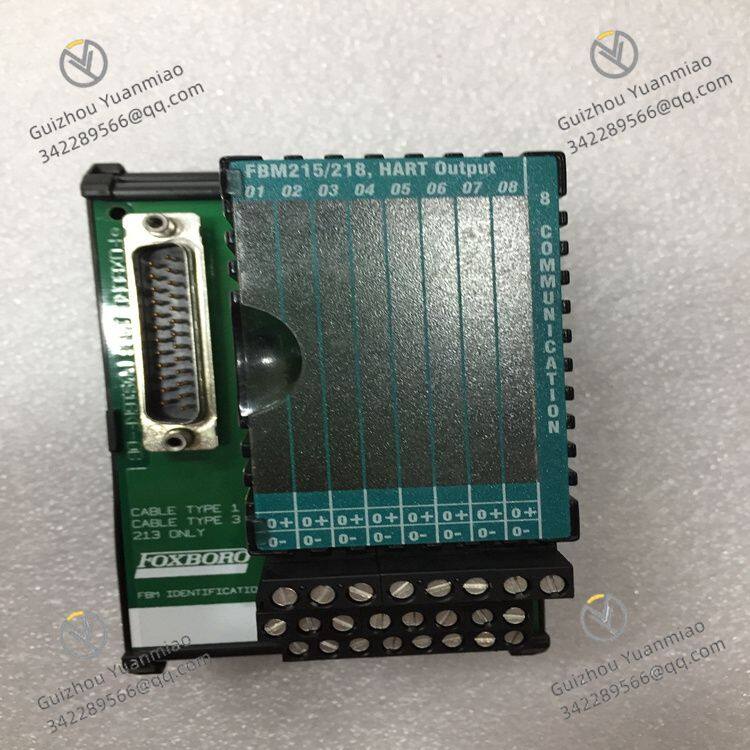

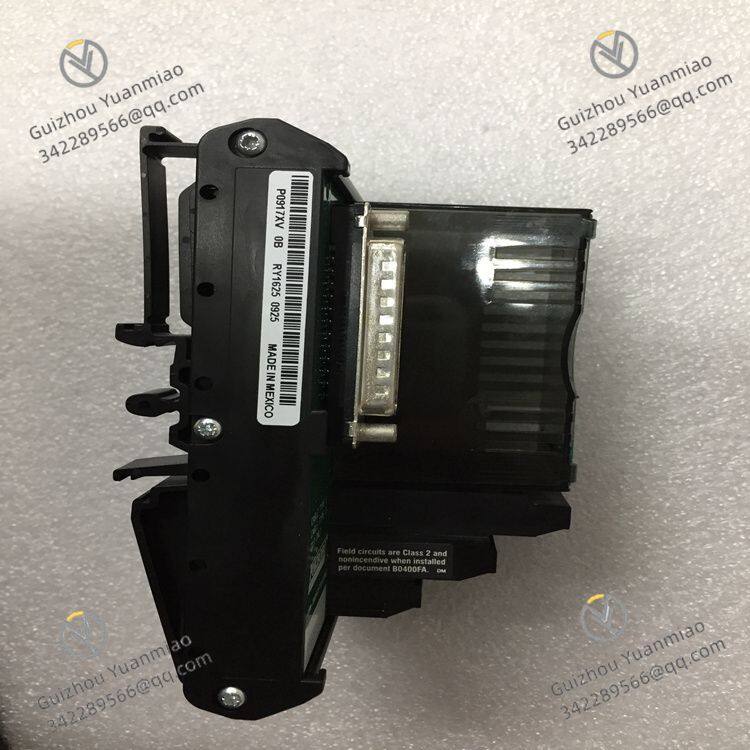

Foxboro P0917XV Compression Termination Assembly

Entrée analogique: Capable de recevoir différents types de signaux analogiques, tels que des signaux de tension (par exemple, 0-10V, 1-5V), des signaux de courant (par exemple, 4-20mA), etc. Ces signaux entrent d'abord dans le module par les bornes d'entrée, et le module effectue un prétraitement, y compris l'isolation du signal. Des composants tels que des optocoupleurs ou des transformateurs isolent électriquement les signaux d'entrée des circuits internes pour empêcher les interférences externes et les dommages par surtension du module. En même temps, des circuits de filtrage (par exemple, des circuits de filtrage RC) éliminent le bruit haute fréquence dans les signaux, et des amplificateurs opérationnels amplifient les signaux faibles pour améliorer la stabilité et la qualité du signal.

Entrée numérique: Re?oit des entrées numériques telles que des signaux de commutateur (ON/OFF) et des signaux d'impulsion. Les signaux numériques subissent une conversion de niveau et un tamponnage par le circuit d'entrée, convertissant les signaux numériques externes en signaux de niveau logique reconnaissables par les circuits internes du module, ainsi qu'un traitement anti-rebond pour garantir des signaux numériques d'entrée précis et fiables.

Sortie numérique: Si des signaux numériques doivent commander des dispositifs externes après traitement et calcul, le circuit de sortie numérique convertit les signaux de niveau logique interne en signaux capables de piloter des dispositifs externes (par exemple, fermeture/ouverture de contact de relais, conduction/coupage de transistor), contr?lant ainsi l'état de fonctionnement de dispositifs tels que des vannes et des moteurs.

Sortie analogique: Pour les besoins de sortie analogique, le module convertit les signaux numériques en signaux analogiques standard (par exemple, 4-20mA, 0-10V) via un convertisseur numérique-analogique (DAC) pour piloter des actionneurs analogiques, permettant le contr?le des grandeurs physiques en changement continu dans les processus industriels.

Interfaces de communication: Le module prend en charge plusieurs protocoles de communication (par exemple, RS485, Modbus RTU, HART) pour interagir avec des ordinateurs h?tes (par exemple, systèmes de contr?le distribué DCS, contr?leurs logiques programmables PLC, etc.). Il peut emballer et envoyer les données de terrain collectées (par exemple, des mesures de température, de pression, de débit) à l'ordinateur h?te selon les spécifications du protocole de communication, tout en recevant des commandes de contr?le de l'ordinateur h?te pour effectuer des opérations correspondantes (par exemple, ajuster l'amplitude du signal de sortie, changer les stratégies de contr?le).

Entrée d'alimentation: Généralement alimenté par une alimentation continue de 24V. Internement, un convertisseur DC-DC convertit la tension d'entrée de 24V en différents niveaux de tension (par exemple, 5V, 3.3V) requis par chaque circuit unitaire, fournissant une alimentation stable pour les puces et les circuits internes.

Fonctions de protection: équipé de plusieurs mécanismes de protection pour garantir un fonctionnement fiable dans un environnement industriel difficile. Par exemple :

Pannes d'alimentation

• Sympt?mes de panne:

• Le module ne répond pas, les voyants sont éteints.

• Le module redémarre intermittentement ou fonctionne de manière instable.

• Causes possibles:

• Entrée d'alimentation anormale : Polarité inversée de l'alimentation (par exemple, positif/négatif de 24V DC inversés), tension d'entrée hors plage (valeur nominale ±10%), ou circuit ouvert/mauvais contact de la ligne d'alimentation.

• Circuit d'alimentation interne endommagé : Condensateurs de filtrage gonflés ou en court-circuit, convertisseur DC-DC défectueux.

• Solutions:

• Vérifier l'entrée d'alimentation : Mesurer la tension d'alimentation avec un multimètre pour s'assurer qu'elle est comprise entre 24V±2.4V, confirmer la polarité correcte de l'alimentation (le rouge est généralement positif, le noir est négatif), inspecter les connexions des bornes pour détecter des desserrements, et remplacer les cables d'alimentation endommagés.

• Remplacer les composants internes : Retirer le bo?tier du module (si autorisé), observer les condensateurs pour détecter des gonflements, les remplacer par des condensateurs de même spécification (par exemple, 100μF/50V). Si le convertisseur DC-DC (par exemple, puce LM2576) est endommagé, consulter des professionnels pour la réparation ou le remplacement du module.

• Sympt?mes de panne:

• Entrée analogique : Grandes fluctuations de mesure, affichage incorrect ou absence de signal.

• Entrée numérique : Erreur de jugement de l'état du commutateur (par exemple, signal normalement ouvert signalé à tort comme normalement fermé).

• Signal de sortie : Incapacité à piloter les actionneurs (par exemple, les vannes ne fonctionnent pas) ou valeurs de sortie déviant des valeurs de consigne.

• Causes possibles:

• Problèmes de cablage : Cables de signal desserrés, mauvais contact ou court-circuit ; type de signal et configuration du module non adaptés (par exemple, entrée de signal 4-20mA mais module configuré pour une entrée 0-10V).

• Convertisseur A/D ou D/A défectueux : Puces de convertisseur endommagées (par exemple, ADS1248, DAC8552) ; déviation de la tension de référence (par exemple, fluctuation de la tension de référence de 2.5V).

• Capteur ou actionneur défectueux : Sortie anormale du capteur externe (par exemple, circuit ouvert de thermocouple) ; mismatch d'impédance de l'actionneur (par exemple, résistance de bobine de relais de 24V trop faible causant une surcharge).

• Solutions:

• Vérifier le cablage et la configuration : Reconnecter les cables de signal, mesurer les valeurs de signal avec un multimètre (par exemple, 4-20mA correspond à 1-5V), et confirmer le type de signal et les paramètres de plage via le logiciel de configuration du module (par exemple, Foxboro I/A Series Configurator).

• Tester les convertisseurs et la tension de référence : Entrer des signaux standards connus (par exemple, tension de 10V), comparer les valeurs affichées par le module avec les valeurs réelles ; mesurer la tension de référence, et remplacer la puce de tension de référence (par exemple, REF5025) si la déviation dépasse ±0.5%.

• Diagnostiquer les dispositifs externes : Déconnecter le module des capteurs/actionneurs et tester les dispositifs externes individuellement ; remplacer les capteurs défectueux ou ajuster les paramètres de l'actionneur (par exemple, résistances d'adaptation en parallèle).
