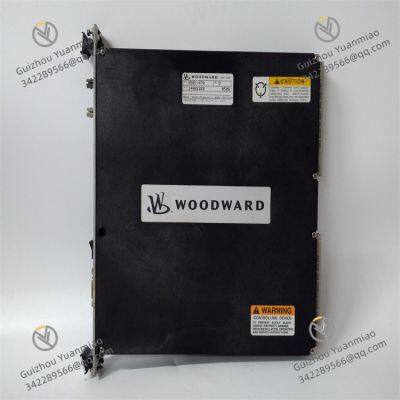

Woodward 5501-470 Controller

Tension d'alimentation d'entrée anormale (en dessous de 18VDC ou au-dessus de 36VDC).

Cablage d'alimentation lache, en court-circuit ou avec un fusible en panne.

Module d'alimentation interne endommagé.

Utiliser un multimètre pour détecter la tension d'entrée, en s'assurant qu'elle est comprise entre 18-36VDC. Si la tension est anormale, vérifier le circuit d'alimentation.

Inspecter les connexions des bornes d'alimentation, rebrancher ou remplacer les cables et remplacer les fusibles (le cas échéant).

Si le module d'alimentation est endommagé, contacter le fabricant pour remplacer ou réparer le module

Mauvais contact, court-circuit ou circuit ouvert dans les cables de signal.

Signaux d'entrée dépassant la plage (par exemple, le courant dépasse 20mA), déclenchant la protection du module.

Circuit d'entra?nement de sortie défectueux (par exemple, courant d'entra?nement insuffisant pour les valves servo-électrohydrauliques).

Utiliser un multimètre pour détecter la continuité des cables de signal, reconnecter ou remplacer les cables et s'assurer d'une bonne mise à la terre du blindage.

Vérifier les signaux de sortie des appareils frontaux (par exemple, PLC/DCS) pour éliminer les problèmes de source de signal.

Confirmer le canal défectueux grace aux fonctions de diagnostic du module (par exemple, visualiser l'état des E/S). Si le circuit d'entra?nement est endommagé, remplacer le module ou réparer la carte de circuit imprimé

Cables de capteur de déplacement (LVDT ou potentiomètre) défectueux ou connecteurs oxydés.

Installation mécanique du capteur lache, causant une incohérence entre la rétroaction et les positions réelles.

Capteur lui-même endommagé (par exemple, court-circuit de bobine, usure du potentiomètre).

Vérifier la résistance du cable de rétroaction et remplacer les cables ou les connecteurs si anormaux.

Recalibrer la position d'installation du capteur pour s'assurer d'une connexion mécanique ferme.

Tester les signaux de sortie du capteur avec un oscilloscope ou un multimètre et remplacer le capteur si anormal

Nettoyer ou remplacer le module de touches et vérifier les soudures froides dans le circuit de touches.

Reconfigurer les paramètres de mode via le logiciel d'ordinateur supérieur (par exemple, Woodward ProAct) et débloquer les autorisations.

Effectuer une réinitialisation du module (par exemple, maintenir enfoncée la touche de réinitialisation). Si cela n'est pas efficace, essayer une mise à jour du logiciel ou une réinitialisation d'usine.

Mauvais contact ou dommage aux touches (par exemple, touche Mode, touche échap).

Paramètres de configuration logicielle incorrects, avec les autorisations de mode verrouillées.

Programme du microprocesseur anormal (par exemple, blocage, erreur logique).

Phénomène de panne: Incapacité à basculer de mode de fonctionnement (par exemple, mode de configuration, mode d'étalonnage), ou les fonctions échouent après le basculement de mode.

Causes possibles:

Solutions:

Paramètres de vitesse critique mal configurés (par exemple, plage de trois bandes de vitesse).

Interférence avec les signaux d'entrée de vitesse ou erreurs d'installation des capteurs (sondes magnétiques).

Logique d'algorithme anormale, ne parvenant pas à déclencher les stratégies d'évitement de vitesse.

Vérifier et reconfigurer les paramètres de vitesse critique pour s'assurer que la plage de trois bandes de vitesse couvre l'intervalle critique réel.

Calibrer la position d'installation du capteur de vitesse, tester la stabilité de la forme d'onde du signal et éliminer les interférences électromagnétiques (par exemple, installer des cables blindés).

Consulter les journaux de traitement des signaux de vitesse via le logiciel de diagnostic. Si l'algorithme est anormal, contacter le fabricant pour mettre à jour le programme de contr?le
