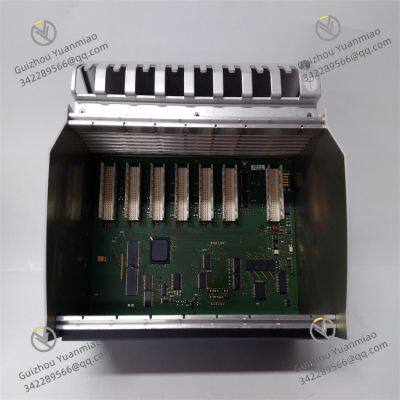

ABB PM803F 3BDH000530R1 Contr?leur

Traitement multi-signal: équipé de fonctions d'entrée/sortie numériques pour la surveillance et le contr?le des signaux numériques ; prend en charge l'entrée/sortie analogique pour réaliser la mesure et le contr?le des données analogiques, répondant aux exigences de traitement de différents types de signaux industriels.

Capacité de communication: Généralement équipé d'interfaces de communication telles que l'Ethernet et les ports série, facilitant l'échange de données et la communication avec d'autres appareils ou systèmes, et permettant une intégration facile dans les réseaux complexes d'automatisation industrielle.

Programmabilité: Les utilisateurs peuvent le configurer et le contr?ler par programmation pour implémenter une logique et des fonctions de contr?le spécifiques, répondant aux besoins de contr?le personnalisés dans divers scénarios industriels.

Plusieurs options de configuration: Offre diverses options de configuration, permettant aux utilisateurs de choisir et de configurer en fonction des besoins d'application spécifiques, améliorant l'applicabilité du produit.

Fiabilité et stabilité: En tant que produit d'ABB, un célèbre fabricant d'équipements d'automatisation industrielle, il présente une haute fiabilité et stabilité, capable de fonctionner de manière stable à long terme dans divers environnements industriels.

Facilité d'installation et d'intégration: Généralement adopte une conception compacte avec des interfaces standard, facilitant l'installation dans les systèmes de contr?le existants et réduisant efficacement la difficulté et le co?t d'intégration du système.

Mémoire: 16 Mo pour l'unité de base, avec une mémoire RAM tamponnée par batterie.

Exigences logicielles: Doit utiliser le logiciel de version V7.1SP2a ou supérieure.

Limitation des performances: Les performances sont de 5 % à 10 % inférieures à celles de PM802F.

Types d'entrée: Prend en charge plusieurs types, notamment l'entrée numérique, la sortie numérique, l'entrée analogique et la sortie analogique.

Interfaces de communication: Inclut l'Ethernet, les ports série, etc.

Température de fonctionnement: Adaptable à une large plage de températures dans les environnements industriels.

Exigences en alimentation: Habituellement alimenté en courant continu (DC) ou en courant alternatif (AC), avec une tension et une fréquence nominales dans les plages standards.

Processeur: Les deux adoptent des CPU RISC superscalaires haute performance. PM802F utilise Intel 80960 HD 25/75, 32 bits, avec une horloge CPU de 75 MHz et une puissance de calcul atteignant 150 MIPS. Le modèle spécifique du processeur et la puissance de calcul de PM803F ne sont pas mentionnés, mais ses performances globales sont de 5 % à 10 % inférieures à celles de PM802F.

Mémoire: La mémoire principale de PM802F utilise une mémoire RAM statique, offrant une conservation par batterie via les slots E1 et E2, avec une capacité de 4 Mo. La mémoire principale de PM803F utilise une mémoire vive aléatoire dynamique synchrone (SDRAM), également avec conservation par batterie, augmentée à 16 Mo. Cependant, en raison de la plus grande capacité, le temps de conservation des données est plus court que celui de PM802F. La mémoire principale des deux a une fonction de vérification et de correction d'erreurs automatique (unité EDC), qui peut détecter les erreurs de 2 bits et corriger les erreurs de 1 bit dans les mots de données de 32 bits.

Communication: Les deux ont 6 slots et 1 slot d'alimentation. Deux slots utilisent la technologie DMA rapide pour une communication directe avec le CPU afin d'atteindre une transmission de données à haute vitesse, et peuvent insérer des modules Ethernet pour réaliser la transmission d'informations au niveau du contr?le basée sur l'Ethernet TCP/IP standard. Les 4 slots restants (F1 - F4) utilisent un mode d'interruption pour échanger des données avec le CPU et la mémoire principale, et chaque module peut générer sa propre source d'interruption. Le puissant contr?leur d'interruptions et le système d'exploitation multitache avancé peuvent rapidement répondre aux informations d'interruption de ces quatre modules de communication et échanger rapidement des données avec eux. En même temps, grace au contr?le de priorité, ils peuvent recevoir en temps réel les informations de rapport d'erreur des modules de communication.

Autres: En termes de configuration matérielle et de stockage des données de diagnostic, les deux sont stockés dans une EEPROM de 16 kbits. La plage de température de fonctionnement des deux est de 0 - 60 °C. Ils prennent tous les deux en charge le hot - swapping des modules de bus de terrain et présentent des fonctions telles que la surveillance de la température de la carte mère CPU, la statistique du temps de fonctionnement normal et à haute température cumulé du contr?leur, la surveillance de la tension de fonctionnement interne, un module watchdog indépendant pour protéger le système d'exploitation contre les blocages, une batterie pour maintenir l'horloge temps réel du système et une alarme de signal de panne de courant.
