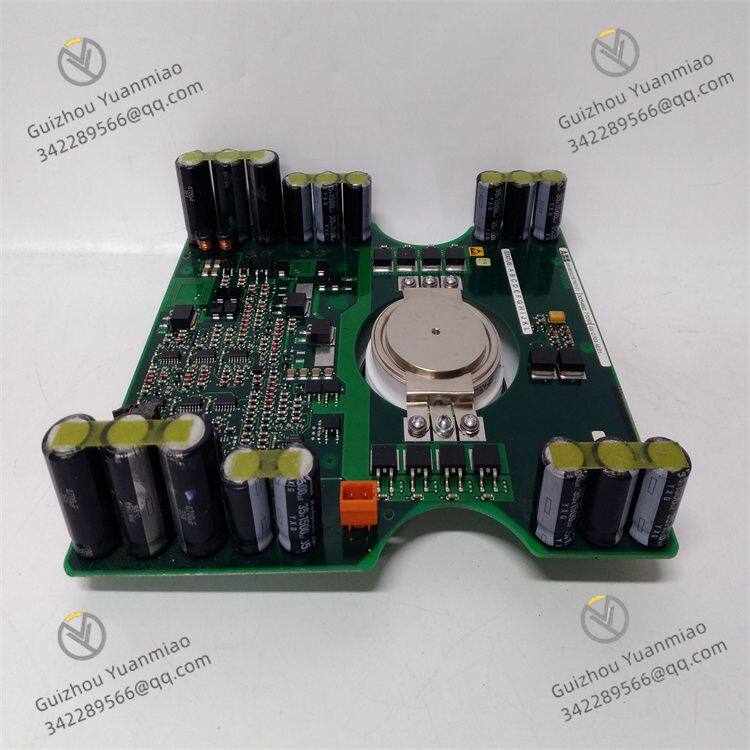

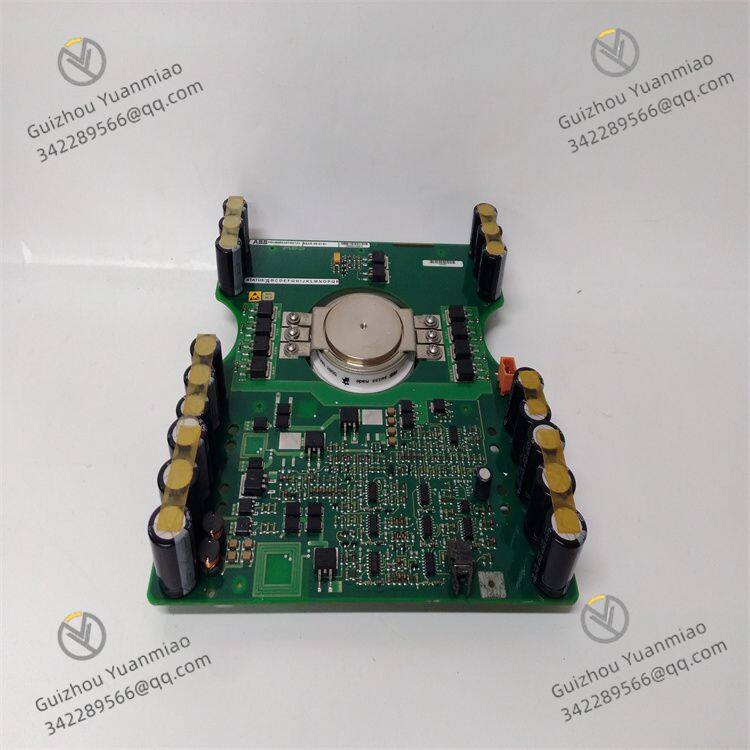

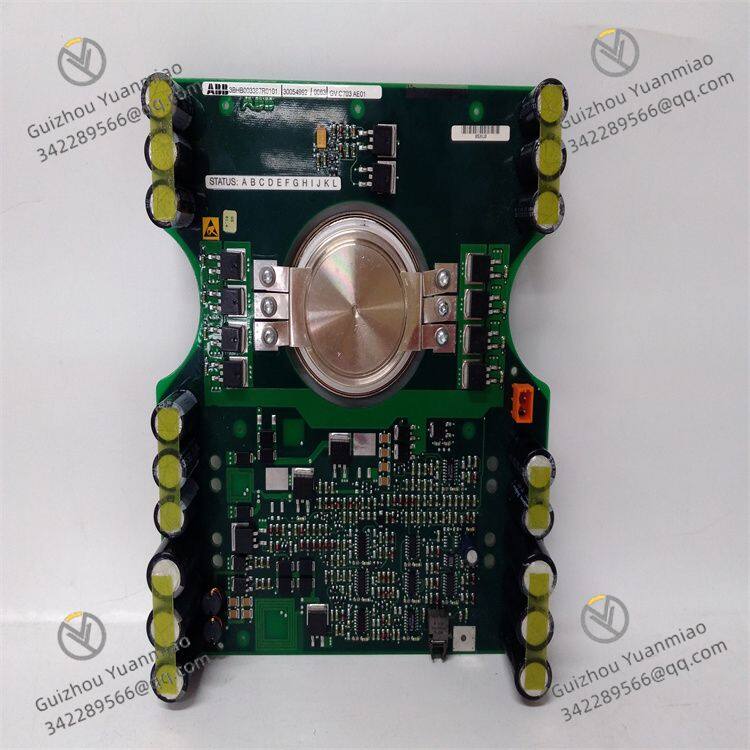

ABB IGCT Module 5SHX08F4502 3BHB003387R0101

Prix FOB

Négociable / Piece

1 Piece(Min. Commande)

Conditions de paiementT/T PayPal Western Union

Demander un échantillon Demande personnalisée Demander des Catalogues Gratuits

Contactez-nous maintenant

Obtenir le prix le plus bas

Vous pourriez aimer

Détails du produit

Rated voltage	4500V	Rated current	800A
Surge current	≥20kA	Conduction voltage drop	Valeur typique 1.5 - 2.5V
Operating junction temperature	-40°C à +125°C	Storage temperature	-40°C à +150°C

Description du produit

Informations de base

Modèle: 5SHX08F4502 3BHB003387R0101
Type: Thyristor commuté par grille intégré (IGCT), un dispositif semi-conducteur de puissance haute intégrant un circuit d'entra?nement de grille, con?u pour les systèmes de convertisseurs moyenne et haute tension. Largement utilisé dans les domaines tels que les entra?nements industriels, la transmission de réseau électrique, les énergies renouvelables, etc.

Caractéristiques fonctionnelles1. Capacité de gestion haute tension et haute puissance

Tension nominale: Adapté aux scénarios moyenne et haute tension, avec une tension de crête répétitive nominale en état bloqué ( $V_{D RM}$ ) généralement au niveau de 4500V (voir le manuel pour plus de détails), répondant aux exigences des réseaux moyenne tension (par exemple, systèmes 3.3kV, 4.16kV).
Capacité de courant:

Courant en état passant moyen ( $I_{T} (A V)$ ): Valeur typique d'environ 800A (@ température de jonction nominale, onde sinuso?dale à fréquence industrielle), supportant la conversion de puissance de niveau mégawatt (MW).
Courant de pointe ( $I_{TSM}$ ): Peut supporter des courants d'impact à court terme de dizaines de kiloampères (par exemple, ≥20kA), s'adaptant aux conditions transitoires telles que le démarrage de moteurs et les courants de défaut.

2. Commutation efficace et fiabilité

Caractéristiques de commutation:

Vitesse de commutation plus rapide que les thyristors traditionnels (GTO), se rapprochant des niveaux des MOSFET, avec une fréquence de commutation modérée (des centaines de Hertz) et de faibles pertes d'énergie, adapté aux applications moyenne fréquence (par exemple, convertisseurs de fréquence, onduleurs).
élimine le problème de "courant de queue" des GTO traditionnels, ne nécessitant pas de circuits amortisseurs complexes lors de l'extinction, simplifiant la structure du système et améliorant la fiabilité.

Tolérance environnementale:

Plage de température de fonctionnement: -40°C ~ +125°C (température de jonction $T_{j}$ ), adaptable aux environnements industriels difficiles avec haute température, humidité et vibrations.
Bo?tier press-fit: Habituellement avec des bo?tiers en céramique ou en métal, offrant une haute résistance mécanique, d'excellentes performances anti-vieillissement et supportant un fonctionnement de longue durée.

3. Fonctions de contr?le précis et de protection

Entra?nement de grille intégré: Circuit d'entra?nement intégré supportant un déclenchement à faible puissance (courant de déclenchement de grille typique $I_{GT}$ de 50-100mA, tension de déclenchement $V_{GT}$ d'environ 1.5-3V), permettant une mise en marche/extinction rapide via des signaux externes pour réaliser un contr?le de phase précis ou une modulation d'impulsion.
Mécanismes de protection intégrés:

Peut intégrer des capteurs de température pour supporter la protection contre la surchauffe (OTP), s'éteignant automatiquement lorsque la température de jonction dépasse le seuil.
Met en ?uvre la protection contre la surtension et la surintensité en conjonction avec le système d'entra?nement pour améliorer la sécurité du système.

4. Modularité et compatibilité système

Conception du bo?tier: Bo?tier plan ou press-fit, facilitant l'installation dans des dissipateurs thermiques ou des modules de valve de convertisseur, et supportant l'expansion en parallèle (augmentation de la capacité de courant) ou en série (augmentation de la tension nominale).
Adaptabilité de l'entra?nement: Compatible avec les cartes d'entra?nement ABB ou tierces (par exemple, unités de déclenchement, modules de surveillance), supportant le branchement-direct et simplifiant l'intégration du système.

Paramètres techniques

Paramètre	Description
Tension nominale	- $V_{D RM} / V_{RRM}$ : 4500V
Courant nominal	- $I_{T} (A V)$ : 800A (@ température de jonction nominale, onde sinuso?dale 50Hz)
Courant de pointe	- $I_{TSM}$ : ≥20kA (onde semi-sinuso?dale 8.3ms)
Caractéristiques de déclenchement	- $I_{GT}$ : 50-100mA; $V_{GT}$ : 1.5-3V
Chute de tension en état passant	- Valeur typique de 1.5-2.5V (augmente avec le courant)
Plage de température de jonction	- Fonctionnement $T_{j}$ : -40°C ~ +125°C; Stockage $T_{s t g}$ : -40°C ~ +150°C
Forme de bo?tier	Bo?tier en céramique/métal press-fit, adapté pour la fixation par boulons ou les dissipateurs thermiques à refroidissement par eau
Paramètres parasites	- Capacité de jonction $C_{j}$ : Des dizaines de pF; Inductance $L$ : Niveau de nanohenry (selon le bo?tier)

Principe de fonctionnement

L'IGCT combine la haute densité de puissance des thyristors (GTO) avec les caractéristiques de commutation rapide des MOSFETs :

Phase de mise en marche: Un signal de déclenchement positif est appliqué à la grille, conduisant la structure à quatre couches PNPN. Le chemin du courant est similaire à celui d'un thyristor, avec une faible chute de tension en état passant.
Phase d'extinction: Un signal inverse est appliqué à la grille, et le MOSFET intégré ou le circuit d'entra?nement extrait rapidement la charge de la grille pour forcer l'extinction du courant, évitant les pertes de courant de queue et améliorant considérablement la vitesse de commutation.
Avantage sans amortisseur: La caractéristique d'extinction efficace élimine le besoin de circuits amortisseurs RC traditionnels pour les GTO, réduisant le nombre de composants et améliorant l'efficacité et la fiabilité du système.

Scénarios d'applicationEntra?nements industriels

Convertisseurs de fréquence moyenne et haute tension (par exemple, systèmes 3.3kV/4.16kV) pour entra?ner des moteurs haute puissance tels que des ventilateurs, des pompes, des compresseurs et des laminoirs.
équipements lourds nécessitant des démarrages/arrêts fréquents ou une régulation de vitesse, tels que des treuils et des grues.

Transmission de réseau électrique

Systèmes de transmission d'énergie alternatif flexible (FACTS), Compensateurs de réactance statique (SVC) et Compensateurs synchrones statiques (STATCOM) pour améliorer le facteur de puissance et la stabilité du réseau électrique.
Composants de valve de convertisseur pour la transmission en courant continu haute tension (HVDC) pour réaliser la conversion d'énergie AC/DC.

énergies renouvelables

Liens de conversion d'énergie pour les onduleurs photovolta?ques à grande échelle, les convertisseurs de stockage d'énergie (PCS) et les convertisseurs d'éoliennes terrestres/offshore, supportant la conversion d'énergie haute tension et haute intensité.

Alimentations spéciales

Alimentations pulsées et équipements de chauffage par induction nécessitant une commutation rapide et une haute fiabilité.

Comparaison avec des produits similaires

Avantages: Par rapport aux GTO traditionnels, les IGCT offrent des vitesses de commutation plus rapides, des pertes plus faibles et n'ont pas besoin de circuits amortisseurs complexes; par rapport aux IGBT, les IGCT ont des tensions nominales plus élevées (jusqu'à 6500V ou plus) et des capacités de courant plus importantes, les rendant plus adaptés aux scénarios moyenne et haute tension et haute puissance.
Différences d'application typiques: Le 5SHX08F4502 est adapté aux systèmes moyenne tension de classe 4.5kV, tandis que les modèles à tension nominale plus élevée (par exemple, 6.5kV) comme le 5SHX06F6004 sont utilisés dans les projets de transmission ultra-haute tension ou de stockage d'énergie à grande échelle.
